Управление и контроль

Предназначен для искрового розжига газовых и жидкотопливных горелок котельных агрегатов, технологических установок, печей, котлов. Напряжение питания: ~220...230В, 50...60Гц. Потребляемый ток: 1А. Выходное напряжение: 8кВ. Ток вторичной обмотки в режиме КЗ: 30мА. Длительность одного включения при розжиге горючей смеси:  не более 45с. Периодичность включения: не менее 2мин. Рекомендуемый искровой промежуток: 3...4мм. Максимальная длина провода высокого напряжения: с распределенным сопротивлением - 2м; провод марки ПВВ-1 с медной жилой или аналог - 30м. Температура окружающей среды: -60...+60гр.С. Степень защиты: IP54. Габаритные размеры: 120х110х75мм. Масса: 2кг.

Предназначен для искрового розжига газовых запальных горелок котельных агрегатов. Используется для воспламенения топлива между электродом и корпусом установки. Находит применение в схемах автоматического розжига котлов, блочных горелок, тепловентиляторов. Рекомендуется применять для розжига газовых и жидкостных запальных горелок длиной более 1000 мм. По характеристикам аналог прибора ОС-33.

Предназначен для искрового розжига котельных агрегатов, технологических установок, печей, котлов, работающих на газовом и жидком топливе. Источник высокого напряжения ИВН-ТРМ рекомендуется применять для розжига газовых и жидкостных запальных горелок. Первичное напряжение: 220-230 В, 50 Гц. Выходное напряжение: 8 кВ. Температура окружающей среды: -40…+60 °С. Кабель питания: 1 м. Степень защиты IP54.

Применяется совместно с источниками высокого напряжения типа ИВН для искрового розжига газовых и жидкотопливных горелок котельных агрегатов, технологических установок, печей, котлов.

Предназначена для сжигания природного газа в теплоагрегатах. Устанавливается в котлах, печах и сушилках малой мощности. Давление газа перед горелкой мин. 6 кПа, ном. 50 кП. Расход газа (при Q = 35,88 МДж/м3), соответствующий номинальной тепловой мощности 32,3 м3/ч.

Применяется в качестве чувствительного элемента ионизационного датчика-реле контроля пламени во всех типах промышленного энергетического оборудования. Допустимое напряжение на зонде не более 400 В. Максимальная длина провода от зонда до датчика контроля пламени не более 300 м, (рекомендуемый провод - МГШВ-0,35). Стандартная длина рабочего электрода 276 мм.

Предназначен для селективного контроля факела газовой горелки. Длина погружной части: 500мм. Длина жаропрочного электрода: 300мм. Диаметр ствола: 22мм. Диапазон частот пульсации электропроводимости: 1...15Гц. Контрольное напряжение: 500В.

Предназначен для селективного контроля факела газовой горелки. Длина погружной части: 700мм. Длина жаропрочного электрода: 300мм. Диаметр ствола: 22мм. Диапазон частот пульсации электропроводимости: 1...15Гц. Контрольное напряжение: 500В. Материал: кантал Х23Ю5.

Предназначен для селективного контроля факела газовой горелки. Длина погружной части: 1000мм. Длина жаропрочного электрода: 300мм. Диаметр ствола: 22мм. Диапазон частот пульсации электропроводимости: 1...15Гц. Контрольное напряжение: 500В.

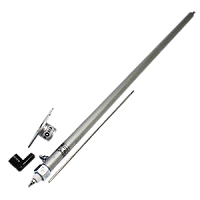

Предназначен для селективного контроля факела газовой горелки. Длина погружной части: 1200мм. Длина жаропрочного электрода: 300мм. Диаметр ствола: 22мм. Диапазон частот пульсации электропроводимости: 1...15Гц. Контрольное напряжение: 500В.

Контроль наличия факела запальника и горелки по двум независимым каналам: ионизационным методом и фотодатчиками типа ФД-02 и ФД-05ГМ (переменная составляющая ИК или УФ спектра). Длина линии датчик-сигнализатор: не более 200м. Степень защиты: IP54. Напряжение питания: ~220В, 50Гц.

Предназначен для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках. Используется в качестве вторичного преобразователя сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов. Длина линии датчик-сигнализатор: не более 200м. Напряжение питания: ~220В, 50Гц. Резервное питание: =24В. Степень защиты: IP50.

Предназначен для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках. Используется в качестве вторичного преобразователя сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов. Длина линии датчик-сигнализатор: не более 200м. Напряжение питания: ~220В, 50Гц. Резервное питание: =24В. Степень защиты: IP50.

Предназначен для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках. Используется в качестве вторичного преобразователя сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов. Длина линии датчик-сигнализатор: не более 200м. Напряжение питания: ~220В, 50Гц. Резервное питание: =24В. Степень защиты: IP50.

Предназначен для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках. Используется в качестве вторичного преобразователя сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов. Длина линии датчик-сигнализатор: не более 200м. Напряжение питания: ~220В, 50Гц. Степень защиты: IP40.

Предназначен для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках. Используется в качестве вторичного преобразователя сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов. Длина линии датчик-сигнализатор: не более 200м. Напряжение питания: ~220В, 50Гц. Степень защиты: IP54

Предназначен для контроля и индикации наличия факела запальных устройств или горелки в топках котлов и в технологических установках. Используется в качестве вторичного преобразователя сигналов от фотодатчиков, ионизационных датчиков, контрольных электродов. Длина линии датчик-сигнализатор: не более 200м. Напряжение питания: ~220В, 50Гц. Степень защиты: IP40.

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно представляет собой электронный модуль, помещенный в литой металлический корпус. Потребляемая мощность: не более 5Вт. Выходной сигнал: группа контактов реле. Коммутируемая мощность: не более 220Вт, 220ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания при погасании пламени: не более 2с. Степень защиты: IP65. Температура окружающей среды: -60...+60°С. Присоединительный размер: G1". Структура обозначения: Модель (ПАРУС-002УФ-1); Номинальное напряжение питания (24Е - 24В постоянного или переменного тока; 220Е - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22Б10, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно представляет собой электронный модуль, помещенный в литой металлический корпус. Потребляемая мощность: не более 5Вт. Выходной сигнал: группа контактов реле. Коммутируемая мощность: не более 220Вт, 220ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания при погасании пламени: не более 2с. Степень защиты: IP65. Температура окружающей среды: -60...+60°С. Присоединительный размер: G1". Структура обозначения: Модель (ПАРУС-002УФ-1); Номинальное напряжение питания (24Е - 24В постоянного или переменного тока; 220Е - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22Б10, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно представляет собой электронный модуль, помещенный в литой металлический корпус. Потребляемая мощность: не более 5Вт. Выходной сигнал: группа контактов реле. Коммутируемая мощность: не более 220Вт, 220ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания при погасании пламени: не более 2с. Степень защиты: IP65. Температура окружающей среды: -60...+60°С. Присоединительный размер: G1". Структура обозначения: Модель (ПАРУС-002УФ-1); Номинальное напряжение питания (24Е - 24В постоянного или переменного тока; 220Е - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22Б10, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно представляет собой электронный модуль, помещенный в литой металлический корпус. Потребляемая мощность: не более 5Вт. Выходной сигнал: группа контактов реле. Коммутируемая мощность: не более 220Вт, 220ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания при погасании пламени: не более 2с. Степень защиты: IP65. Температура окружающей среды: -60...+60°С. Присоединительный размер: G1". Структура обозначения: Модель (ПАРУС-002УФ-1); Номинальное напряжение питания (24Е - 24В постоянного или переменного тока; 220Е - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22Б10, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно состоит из электронного блока в прямоугольном металлическом корпусе и модуля фотоприемника МФ-R2868, устанавливаемого на горелочном устройстве. Модуль фотоприемника и электронный блок соединяются кабелем длиной до 150м. Потребляемая мощность: не более 3Вт. Выходной сигнал: две группы контактов реле. Коммутируемая мощность: не более 100Вт, 70ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания: при появлении пламени - не более 1с, при погасании пламени - не более 2с. Степень защиты: электронный блок - IP40, модуль фотоприемника - IP65. Температура окружающей среды: электронный блок - от -10 до +50°С, модуль фотоприемника - от -40 до +150°С (в корпусе охлаждения). Структура обозначения: Модель (ПАРУС-002УФ-2); Номинальное напряжение питания (24 - =24В; 220 - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно состоит из электронного блока в прямоугольном металлическом корпусе и модуля фотоприемника МФ-R2868, устанавливаемого на горелочном устройстве. Модуль фотоприемника и электронный блок соединяются кабелем длиной до 150м. Потребляемая мощность: не более 3Вт. Выходной сигнал: две группы контактов реле. Коммутируемая мощность: не более 100Вт, 70ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания: при появлении пламени - не более 1с, при погасании пламени - не более 2с. Степень защиты: электронный блок - IP40, модуль фотоприемника - IP65. Температура окружающей среды: электронный блок - от -10 до +50°С, модуль фотоприемника - от -40 до +150°С (в корпусе охлаждения). Структура обозначения: Модель (ПАРУС-002УФ-2); Номинальное напряжение питания (24 - =24В; 220 - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно состоит из электронного блока в прямоугольном металлическом корпусе и модуля фотоприемника МФ-R2868, устанавливаемого на горелочном устройстве. Модуль фотоприемника и электронный блок соединяются кабелем длиной до 150м. Потребляемая мощность: не более 3Вт. Выходной сигнал: две группы контактов реле. Коммутируемая мощность: не более 100Вт, 70ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания: при появлении пламени - не более 1с, при погасании пламени - не более 2с. Степень защиты: электронный блок - IP40, модуль фотоприемника - IP65. Температура окружающей среды: электронный блок - от -10 до +50°С, модуль фотоприемника - от -40 до +150°С (в корпусе охлаждения). Структура обозначения: Модель (ПАРУС-002УФ-2); Номинальное напряжение питания (24 - =24В; 220 - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22, К - винтовой клеммник).

Предназначен для индикации наличия или отсутствия пламени горелок и выдачи сигнала для систем автоматики. Применение возможно для всех типов газовых и жидкотопливных горелочных устройств и ограничивается только возможностью установки датчика в зоне прямой видимости пламени. Датчик регистрирует ультрафиолетовую часть спектра излучения пламени в диапазоне 185...260нм. Коструктивно состоит из электронного блока в прямоугольном металлическом корпусе и модуля фотоприемника МФ-R2868, устанавливаемого на горелочном устройстве. Модуль фотоприемника и электронный блок соединяются кабелем длиной до 150м. Потребляемая мощность: не более 3Вт. Выходной сигнал: две группы контактов реле. Коммутируемая мощность: не более 100Вт, 70ВА. Коммутируемое напряжение: не более 220В. Коммутируемый ток: не более 1А. Время срабатывания: при появлении пламени - не более 1с, при погасании пламени - не более 2с. Степень защиты: электронный блок - IP40, модуль фотоприемника - IP65. Температура окружающей среды: электронный блок - от -10 до +50°С, модуль фотоприемника - от -40 до +150°С (в корпусе охлаждения). Структура обозначения: Модель (ПАРУС-002УФ-2); Номинальное напряжение питания (24 - =24В; 220 - ~220В, 50Гц); Тип внешнего подключения (не указано - разъем 2РМ22, К - винтовой клеммник).

Предназначен для подключения запальных устройств (горелок) к истоникам высокого напряжения.

Предназначен для подключения запальных устройств (горелок) к истоникам высокого напряжения.

Предназначен для подключения запальных устройств (горелок) к истоникам высокого напряжения.

Предназначен для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой. Щитовое исполнение. Рабочее напряжение 220В/50Гц или =24В. Потребляемая мощность электронного блока, без нагрузок, не более 15 ВА. Степень защиты IP40.

Предназначен для розжига и контроля пламени газовых и жидкотопливных горелок, работающих как под наддувом, так и с естественной тягой. Щитовое исполнение. Рабочее напряжение 220В/50Гц или =24В. Потребляемая мощность электронного блока, без нагрузок, не более 15 ВА. Степень защиты IP40.
