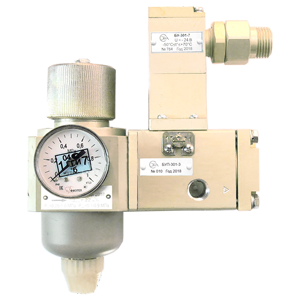

БУП-301-2 блок управления пневматический

Предназначен для управления пневматическими приводами в автоматизированных системах управления технологическими процессами. Обеспечивает регулирование давления сжатого воздуха на своем выходе и подачу этого давления в полость пневмопривода при подаче на блок напряжения питания. Выполнен в виде одного узла и состоит из редуктора давления РДФ-8-01 и пневмораспределителя РДВ-302-20. Имеет функцию ручного дублирования. Один выходной канал, нормально закрытый. Рабочая среда: сжатый воздух давлением 0,25...1,0МПа. Диапазон регулирования давления на выходе: 0,1...0,8МПа. Условный проход: 6мм. Пропускная способность (Kv): не менее 0,7м3/ч. Пропуск среды в затворе: не более 0,9см3/мин при рабочем давлении 0,8МПа. Диапазон рабочих температур: -50...+70°С. Степень защиты: IP66. Маркировка взрывозащиты: 1ExdIICT6. Напряжение питания: ~/=24В. Защита кабеля: труба с резьбой G1/2". Электроподключение: клеммная колодка с винтовым зажимом. Пневматическое подключение: стыковое присоединение NAMUR. Ресурс срабатываний: не менее 2000000 циклов. Габаритные размеры: 100х175х185мм. Масса: 2,2кг.
