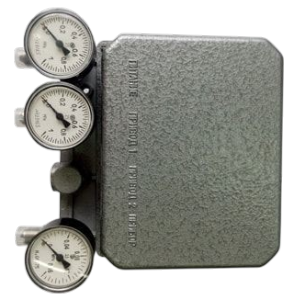

ПП-1.100.10.3.У1 позиционер пневматический

Предназначен для уменьшения рассогласования хода и повышения быстродействия поршневых возвратно-поступательных и поворотных пневматических исполнительных механизмов и мембранных пневматических исполнительных механизмов путем введения обратной связи по положению выходного элемента механизма. Применяются в системах автоматического регулирования или дистанционного управления технологическими процессами в различных отраслях промышленности. Позиционеры не имеют самостоятельного применения, являются комплектующими изделиями для исполнительных механизмов. Рабочая среда: сжатый воздух. Входной сигнал: давление сжатого воздуха в диапазоне 20...100кПа (0,2...1,0кгс/см2). Класс точности: 1,0. Степень защиты: IP53. Климатическое исполнение: У1. Температура эксплуатации: -50...+60°С. Габаритные размеры: 180х166х82мм. Масса: 2,3кг. Структура обозначения: Тип изделия (ПП - позиционер пневматический); Код назначения (1 - одностороннего действия, 2 - двустороннего действия); Пределы настройки условного хода выходного элемента механизма (25 - до 25мм, 90 - для поворотных исполнительных механизмов, 100 - 25...100мм); Порядковый номер монтажного комплекта в зависимости от типа комплектуемого механизма (см. табл.1 и 1а Паспорта); Код номинального давление воздуха питания (1 - 250кПа, 2 - 400кПа, 3 - 630кПа); Климатическое исполнение и категория размещения по ГОСТ 15150-69 (У1).
