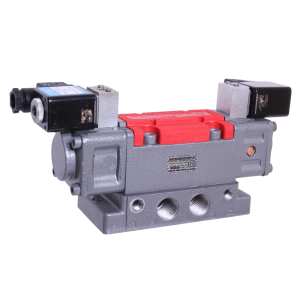

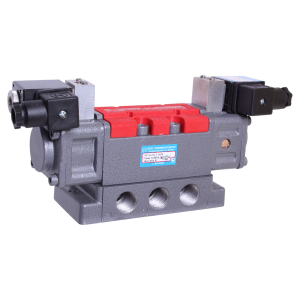

5Р-10-232-1-УХЛ4 пневмораспределитель

Распределители 5-линейные предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения. Присоединение: резьбовое, с плитой, с боковым расположением отверстий (трубы в стороны). Рабочая среда: сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10...35мм2/с (сСт) при температуре +50°С. Присоединительная резьба: К3/8". Структура обозначения: Число линий и тип прибора (5Р - распределитель 5-линейный); Условный проход в мм (10, 16); Число позиций (2 - двухпозиционный, 3 - трехпозиционный); Код вида управления (3 - электропневматическое с ручным дублированием); Код способа управления для двухпозиционных распределителей (1 - одностороннее с пневматическим возвратом, 2 - двухстороннее, 3 - одностороннее с пружинным возвратом) или Схема соединения пневмолиний в средней позиции золотника для трехпозиционных распределителей с пружинным возвратом в среднюю позицию (1 - все линии перекрыты, 2 - обе полости потребителя сообщены с атмосферой); Код вида присоединения пневмолиний (1 - резьбовое, с плитой для трубного монтажа, трубы - в стороны); Климатическое исполнение и категория размещения (УХЛ4); Номинальное напряжение (=12В, =24В, =48В, =110В, ~24В/50Гц, ~36В/50Гц, ~48В/50Гц, ~110В/50Гц, ~220В/50Гц).
