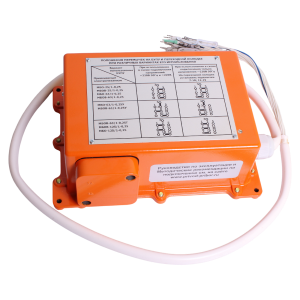

БУПУ блок управления приводом унифицированный АГШИ.426471.003

Предназначен для управления любым из быстрозапорных однооборотных электромеханизмов: МБО-25/1-0,25; МБО-63/1-0,25; МБО-63/1-0,25У; МБОВ-25/1-0,25; МБОВ-63/1-0,25; МБОВ-63/1-0,25У; МБОВ-125/1-0,25, устанавливаемых на предохранительно-запорные клапаны трубопроводов подачи природного газа или мазута, в соответствии с командными сигналами управляющих устройств. Блок выполняет следующие функции: запоминание команды управляющего устройства на открытие или быстрое закрытие арматуры на время еѐ исполнения и подача питания на электродвигатель механизма (при открытие) или на электромагнитную защелку механизма (при закрытии); автоматическое отключение электродвигателя механизма после выполнения открытия арматуры или через заданное время при перегрузке электромеханизма (заклинивании арматуры); непрерывный контроль исправности электрической цепи быстрого закрытия арматуры и выдача сигнала «сухой контакт» управляющему устройству о исправности или неисправности этой цепи; блокировка исполнения команды на открытие арматуры при неисправности электрической цепи быстрого закрытия арматуры; блокировка исполнения команды на открытие арматуры во время исполнении команды на закрытие арматуры; реализация временных задержек для правильного функционирования кинематики электромеханизма. Конструктивно представляет собой алюминиевый корпус, из которого через герметичный вывод выходит неразъѐмный кабель подключения, оканчивающийся наконечниками под винт М4. Напряжение питания: ~220В/50Гц, =220В. Степень защиты: IP65. Климатическое исполнение: УХЛ3. Температура окружающей среды: -40...+60°С. Габаритные размеры: 200х146х74мм. Масса: 2кг.
