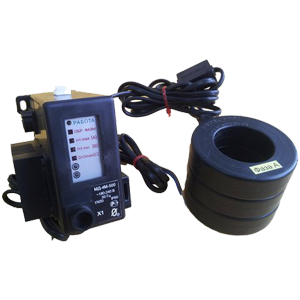

МД-4М-12,5 монитор двигателя

Предназначен для непрерывного наблюдения за работой электродвигателя, регистрации режимов и событий, накопления статистических данных на их основе. Обеспечивает защитное отключение электродвигателя при возникновении аварийных режимов. Имеет функцию накопления и записи истории работы электроустановки на внешнюю карту памяти формата MicroSD. Устанавливается в цепи питания трехфазных электродвигателей напряжением ~230/380В, 50Гц. Функции защиты: трехуровневая защита от перегрузки по току с раздельной регулировкой выдержки времени на отключение по каждому уровню; защита от недогрузки по току; защита от неполнофазного режима работы; защита от превышения допустимого дисбаланса токов; защита от однофазных замыканий на землю; защита от частых пусков. Предел уставки номинального тока: 12,5А. Номинальный ток электродвигателя: 2…12,5A. Пределы контролируемых токов: 2…100А. Пределы контролируемых токов нулевой последовательности 3*Io: 0,5…400А. Пределы регулирования режимных уставок по току отсечки Iо: 0…100А с шагом 0,5А. Пределы регулирования режимных уставок по току максимальной защиты Imax: 0…25А с шагом 0,1А. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin, дисбалансу токов Dmax и току предупредительной сигнализации Iпс: 0…12,5А с шагом 0,05А. Пределы регулирования режимных уставок по току замыкания на землю Iзз: 0,5…12,5А с шагом 0,05А. Напряжение питания: ~180…250В, (50±2)Гц. Потребляемая мощность: не более 2Вт. Климатическое исполнение: УХЛ3. Степень защиты: IP60. Габаритные размеры монитора: 70х80х105мм. Длина кабеля от корпуса монитора до датчиков тока: 1100мм (с возможностью наращивания потребителем до 20м). Габаритные размеры датчиков тока: d10xD40x15мм. Масса: 0.4кг. Срок службы: 8 лет. Выпускается по ТУ 3425-009-79200647-2009.
