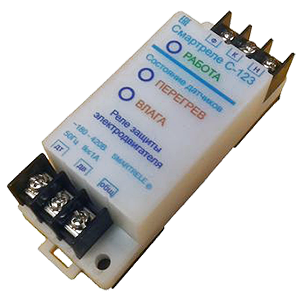

Предназначено для защитного отключения электродвигателя при перегреве его обмоток выше допустимой температуры; для защитного отключения электродвигателя при попадании воды в его корпус. Защитное отключение осуществляется путем размыкания управляющего (симисторного) контакта реле, включаемого в цепь электромагнитного пускателя управления электродвигателем. Реле работает совместно с датчиками температуры и влаги, установленными в электродвигателе. Реле работает совместно с другими приборами защиты серии Смартреле и предназначено для расширения их функциональных возможностей. Тип датчика температуры: РТС - резистор (позистор), гальванически развязанный от обмоток и корпуса электродвигателя. Пороговое сопротивление датчика для перехода реле в состояние «Перегрев»: 2,7 кОм (гистерезис 30%). Тип датчика влажности: кондуктометрический. Пороговое сопротивление датчика для перехода реле в состояние «Влага» - 100 Ком (гистерезис 30%). Питание: одна фаза сети переменного тока напряжением в пределах от 180 до 420 В частотой (50 ± 2) Гц. Мощность, потребляемая от сети, не более: 0,5 Вт. Максимальный ток, коммутируемый контактом реле, не более: 1 А при напряжении до 420 В. Диапазон рабочих температур: от минус 40 ºС до плюс 55 ºС при относительной влажности не более 95 %. Степень защиты корпуса: IP 60. Габаритные размеры реле, не более: 35х95х33 мм. Масса реле, не более: 65 г. Средний срок службы реле, не менее: 10 лет.
