Предназначено для установки в цепях питания однофазных электроустановок с питанием от сети переменного тока промышленной частоты 50 Гц номинальным напряжением 220В (230В) или 380В (400В) для их защиты от аварийных режимов работы. Контролирует работу электроустановки и осуществляет ее защитное отключение при возникновении следующих аварийных режимов: перегрузке по току (трехуровневая защита); недогрузке по току (холостом ходе); потере нагрузки (обрыве в цепи нагрузки); превышении допустимого дисбаланса токов в цепях питания; замыкании внутренних цепей электроустановки на землю. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь контактора или автоматического выключателя. В процессе работы реле записывает во внутренней энергонезависимой памяти в реальном времени протокол работы контролируемой электроустановки, осциллограммы аварийных режимов, ведет учет времени наработки, числа нормальных и аварийных отключений и ряд других параметров. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+40 при относительной влажности до 98% при 25° С. Степень защиты: IP60. Пределы контролируемых токов: от 0 до 20 А. Пределы регулирования режимных уставок по току отсечки Iо: от 0 до 20 А, шаг 0.1 А. Пределы регулирования уставок по току максимальной защиты Imax: от 0 до 5 А, шаг 0.02 А. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin и дисбалансу токов Dmax: от 0 до 2.5 А, шаг 0.01 А.

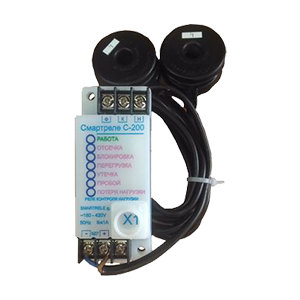

Смартреле-С-200 реле контроля нагрузки
Смартреле-С-200 реле контроля нагрузки
С-200 смартреле контроля нагрузки. Паспорт. ЮИПН 411711.200 ПС.pdf
