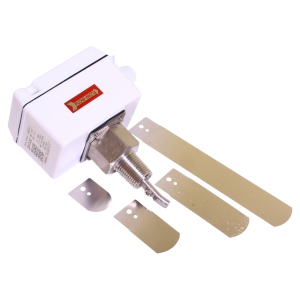

ДР-П-32-15 реле потока

Реле потока лепестковое предназначено для определения наличия или отсутствия потока жидкости в трубопроводе и управления исполнительными механизмами в различных системах автоматизации. Устанавливается в тройник трубопровода на горизонтальном участке. Чувствительным элементом является лепесток. В комплекте 4 сменных лепестка из нержавеющей стали для труб диаметром от 1" до 8". Размеры лепестков: 33,5×25мм, 53×27мм, 83×27мм, 160×27мм. Поток жидкости отклоняет шток с установленным на нем лепестком, преодолевая сопротивление пружины. При достижении потоком порогового значения контакты реле переключаются: нормально разомкнутые замыкаются, а нормально замкнутые размыкаются. Когда поток становится меньше уставки отключения шток с лепестком под действием пружины возвращается в начальное положение и контакты реле переходят в исходное состояние. Рабочая среда: вода, этиленгликоль, другие неагрессивные жидкости. Максимальное давление рабочей среды: 1МПа. Температура рабочей среды: +1...+100°С. Температура эксплуатации: 0...+60°С. Расход рабочей среды: 16...2800л/мин. Нагрузочная способность контактов реле: ~220В, 8А. Степень защиты: IP65. Материал штуцера и лепестков: нержавеющая сталь. Материал корпуса: пластик ABS. Присоединение к процессу: штуцер К1/2". Габаритные размеры (без лепестка): 148х115х60мм. Вес: 0,528кг.
