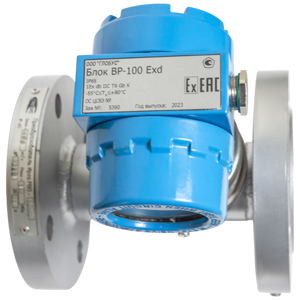

Предназначены для измерения расхода газов, насыщенного и перегретого пара, жидкостей, в т. ч. агрессивных и криогенных (в зависимости от исполнения). Применяются как автономно, так в составе счётчиков, узлов учёта, измерительных комплексов. Конструктивно состоят из: первичного гидродинамического преобразователя расхода Ирга-РВП, электронного блока ВР-100 или ВР-100В (взрывозащищённое исполнение) и блока питания Ирга-БП барьером искрозащиты (только для взрывозашищенного исполнения). Структура обозначения: Модель (Ирга-РВ - расходомер вихревой); Исполнение блока электронного по типу выходного сигнала и индикации (без маркировки - базовое исполнение, без приведения параметров среды к стандартным условиям, без ЖКИ; И - без приведения параметров среды к стандартным условиям, с ЖКИ; М - с приведением параметров среды к стандартным условиям, без ЖКИ; МИ с приведением параметров среды к стандартным условиям, с ЖКИ); Исполнение по виду взрывозащиты (без маркировки - общепромышленное, Exia - с видом взрывозащиты «Искробезопасная электрическая цепь»; Диаметр условного прохода в мм (20...800); Верхний и нижний пределы измерения в м3/ч; Максимальное рабочее давление измеряемой среды в МПа (1,6; 2,5; 4,0; 6,3; 10; 16; 25; 32; 40); Исполнение по материалам (01, 02); Исполнение по блоку и типу питания (С1, С2, С3, С4, С5, С6, С7, С7(Н), С8, С9); Исполнение по выходному сигналу (F1100 - частотный 100...1100Гц, F1000 - частотный 0...1000Гц, F0 - числоимпульсный, I20 - токовый 4-20мА, I5 - токовый 0-5мА, HL - цифровой UART, HART-совм - цифровой HART, RS485 - цифровой RS485); Исполнение по температуре измеряемой среды (Т80/-30 - -30...+80°С ... Т460/-55 - - 55...+460°С); Исполнение по относительной погрешности измерения (γ1 - погрешность ±1,0%, γ0,5 - погрешность ±0,5%); Исполнение по типу корпуса первичного преобразователя (Ф - фланцевый, ФР - фланцевый с резьбовыми фланцами по ГОСТ 9399-81 и линзовым уплотнением, БФ - бесфланцевый, БФ (НК) - бесфланцевый с наварными кольцами, Р - резьбовое соединение по ГОСТ 16078-70, С - под сварку); Исполнение первичного преобразователя по температуре окружающей среды (Т1 - УХЛ2 для диапазона температур -30...+80°С, Т2 - УХЛ2 для диапазона температур -55...+60°С); Измеряемая среда (газ, кислород, водород, пар, жидкость). Подробная информация - во вложенных файлах.
