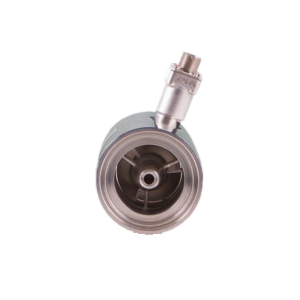

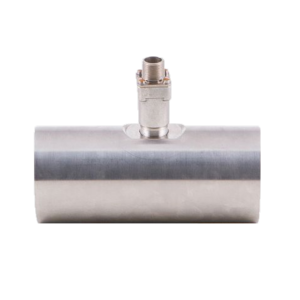

ТПРГ-40-10-1 преобразователь расхода турбинный геликоидный

Преобразователи расхода турбинные геликоидные ТПРГ предназначены для преобразования объемного расхода жидкости в частотный электрический сигнал синусоидальной формы. Применяются на технологических установках, стендовом оборудовании, пунктах загрузки на нефтеперерабатывающих заводах, а также в системах учета дизельного топлива. Измеряемая жидкость - нефть и продукты ее переработки, жидкости гидросистем, промышленные масла, дизельное топливо, углеводородистые топлива, вода. Принцип действия преобразователей основан на преобразованиии объемного расхода жидкости в угловую скорость вращения турбинки (опоры на подшипниках скольжения), помещенной в поток. Вид взрывозащиты – 1ЕxibIIBT3. Степень защиты - IP54. Диаметр условного прохода - 50 мм. Обозначение группы преобразователя по способу присоединения к трубопроводу и максимальному рабочему давлению измеряемой жидкости - фланцевое на давление 6,3 МПа (10). Исполнение преобразователей в зависимости от диапазона и погрешности измерения: исполнение 1 (погрешность +-0,5% в диапазоне расходов Qmin-Qmax). Диапазон преобразуемых расходов (Qmin-Qmax) - 0,8-16 л/с. Номинальный расход - 8 л/с. Габаритные размеры - 160х130х80 мм. Масса - 3,5 кг.
