ПКГ-1 прибор контроля герметичности противогазов шланговых

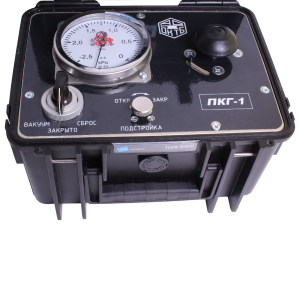

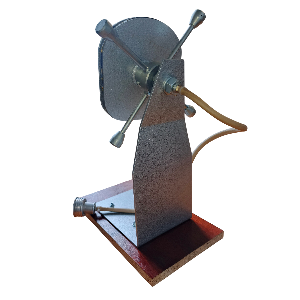

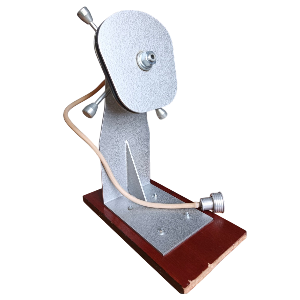

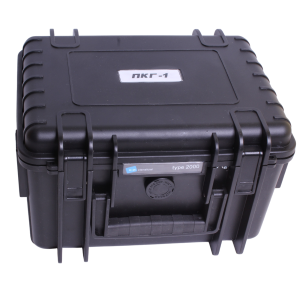

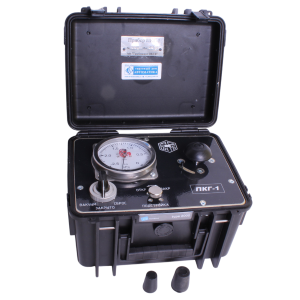

Предназначен для проверки герметичности шланговой линии неавтономных дыхательных аппаратов типа ПШ - противогазов шланговых бесприводных с подачей воздуха за счет дыхания пользователя (ПШ-1С, ПШ-1Б, ПШ-20, ПШ-20С и др.), а также для проверки лицевых частей, входящих в состав противогазов - масок панорамных типа ППМ и шлем-масок типа ШМП. Конструктивно представляет собой корпус с крышкой, в котором смонтированы составные части: насос, пневмораспределитель, пневмовентиль, показывающий прибор (дифманометр-тягомер ДТМ-100-УЗ-(0-2,5кПа)-2,5). На задней стенке корпуса имеется штуцер для подсоединения проверяемой шланговой линии или проверочного диска ПД. Проверочный диск ПД служит для крепления лицевых частей противогазов, в комплект поставки не входит, поставляется по заказу потребителя, с соединительной трубкой. Принцип действия прибора основан на создании в системе «прибор - шланговая линия» или «прибор - лицевая часть» заданного вакуумметрического давления с последующим контролем возможного изменения заданного значения давления по показывающему прибору. Максимальное вакуумметрическое давление, допускаемое при работе прибора: 2,5кПа. Температура окружающей среды: +5...+40°С. Габаритные размеры: 270х215х165мм. Масса: 3,3кг.
