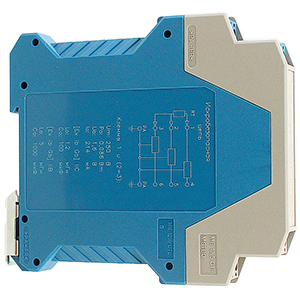

Предназначен для обеспечения искробезопасности электрических цепей первичных преобразователей, выходным сигналом которых является токовый сигнал в диапазоне от 0 до 20мА постоянного тока, устанавливаемых во взрывоопасных зонах помещений и наружных установок. Барьер с искробезопасными электрическими цепями уровня «ib» изготавливается в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2014, имеет маркировки взрывозащиты «[ЕхibGb]IIС, «[ЕхibGb]IIB и предназначен для установки вне взрывоопасных зон. Является одноканальным пассивным изделием. Обеспечивает передачу входных сигналов постоянного тока 0-5 мА, 0-20 мА и 4-20 мА. Степень защиты: IР20. Габаритные размеры: 114х99х12,5мм. Масса: 90г. Напряжение питания: =24В. Максимальное падение напряжения на барьере: 3,5В. Максимальный ток потребления: 10мА. Максимально допустимое входное напряжение, при котором обеспечивается искробезопасность защищаемой цепи: ~250В, 50Гц. Рабочий диапазон температур: +5...+60°С.
