Функциональные блоки

Предназначены для обеспечения питания и искрозащиты сигнальных цепей взрывозащищенных датчиков с унифицированным выходным сигналом постоянного тока 4-20мА, подключаемых по двухпроводным линиям связи. Барьеры искробезопасности НБИ-20П могут применяться для обеспечения искробезопасности шлейфов сигнализации при их прокладке во взрывоопасной зоне, совместно с прибором приемно-контрольным (ППК), а также могут использоваться как разветвитель (размножитель) сигналов токовой петли 4-20мА. Номинальное напряжение питания: =24В. Ток потребления: не более 185мА. Потребляемая мощность: не более 4,44Вт. Входной сигнал: 4-20мА. Выходной сигнал: 4-20мА. Основная приведённая погрешность преобразования: не более ±0,1%. Рабочий диапазон температур: -40...+70°С. Монтаж: на DIN-рейку 35мм. Степень защиты: IР20. Габаритные размеры: 113х110х23мм. Масса: 0,15кг. В обозначении указывается: Обозначение серии (НБИ); Количество каналов (1, 2); Количество встроенных источников питания (0 - два источника питания на канал, 1 - один источник питания на канал, 2 - без встроенных источников питания); Направление сигнала (П - принимающий, У - передающий).

Предназначены для обеспечения питания и искрозащиты сигнальных цепей взрывозащищенных датчиков с унифицированным выходным сигналом постоянного тока 4-20мА, подключаемых по двухпроводным линиям связи. Номинальное напряжение питания: =24В. Ток потребления: не более 185мА. Потребляемая мощность: не более 4,44Вт. Входной сигнал: 4-20мА. Выходной сигнал: 4-20мА. Основная приведённая погрешность преобразования: не более ±0,1%. Рабочий диапазон температур: -40...+70°С. Монтаж: на DIN-рейку 35мм. Степень защиты: IР20. Габаритные размеры: 113х110х23мм. Масса: 0,15кг. В обозначении указывается: Обозначение серии (НБИ); Количество каналов (1, 2); Количество встроенных источников питания (0 - два источника питания на канал, 1 - один источник питания на канал, 2 - без встроенных источников питания); Направление сигнала (П - принимающий, У - передающий).

Предназначены для обеспечения питания и искрозащиты сигнальных цепей взрывозащищенных датчиков с унифицированным выходным сигналом постоянного тока 4-20мА, подключаемых по двухпроводным линиям связи. Барьеры искробезопасности НБИ-21П могут применяться для обеспечения искробезопасности шлейфов сигнализации при их прокладке во взрывоопасной зоне, совместно с прибором приемно-контрольным (ППК). Номинальное напряжение питания: =24В. Ток потребления: не более 185мА. Потребляемая мощность: не более 4,44Вт. Входной сигнал: 4-20мА. Выходной сигнал: 4-20мА. Основная приведённая погрешность преобразования: не более ±0,1%. Рабочий диапазон температур: -40...+70°С. Монтаж: на DIN-рейку 35мм. Степень защиты: IР20. Габаритные размеры: 113х110х23мм. Масса: 0,15кг. В обозначении указывается: Обозначение серии (НБИ); Количество каналов (1, 2); Количество встроенных источников питания (0 - два источника питания на канал, 1 - один источник питания на канал, 2 - без встроенных источников питания); Направление сигнала (П - принимающий, У - передающий).

Предназначен для управления технологическими процессами в различных отраслях промышленности, везде, где необходима автоматизация. Основные функции: измерение тока, напряжения, сопротивления, частоты; генерация тока, частоты; цифровой вход RS-485 (ModBus RTU); приём и выдача дискретных сигналов управления; индикация и архивирование данных; часы реального времени (резервная батарея); наличие резервного входа питания; графический ЖК дисплей, управление кнопками; разъемные клеммы подключения; подключение к приборам «КРЕЙТ» по CAN шине. Аналоговые входы универсальные с гальванической развязкой: 2 (ток 0-20 мА, 4-20 мА, 0-5 мА; сопротивление 0-4000 Ом). Аналоговые выходы с гальванической развязкой: 2 (ток 4-20 мА; напряжение 0-10В; максимально допустимая нагрузка 1000 Ом). Дискретные входы с гальванической развязкой: 6 (гальваническая развязка 2 группы по 3 входа; напряжение логической единицы 15-32 В; максимальная частота импульсов на входе 5 кГц). Дискретные выходы с гальванической развязкой: 6 (гальваническая развязка 2 группы по 3 входа; напряжение логической единицы 15-30 В; максимальный постоянный ток нагрузки 0,5 А; максимальная частота 100 кГц). Интерфейсы связи: 2 (CAN, 20-300 кБод; mini-USB (сервисный)). Цифровой вход: RS-485 ModBus-RTU Master, 1200-115200 Бод. Электропитание: от 15 до 30 В (постоянного тока). Степень защиты: IP20. Габаритные размеры: 105х105х60 мм. Установка на Din рейку.

Пассивный разветвитель интерфейса RS-422/485 является присоединительно-согласующим устройством приемников и передатчиков сигналов интерфейса RS-422/485. Материал корпуса: самозатухающий АБС-пластик. Кабельные вводы: герметичные. Количество вводов: 3. Количество ответвлений от магистрали: 1. Напряжение коммутируемых цепей: не более 150В. Ток коммутируемых цепей: не более 2А. Сопротивление соединенных цепей: не более 0,0025Ом. Сечение подключаемых проводников: 0,2...1,5мм. Диаметр подводимого кабеля: 2...8мм. Диапазон рабочих температур: -40...+85°С. Термостойкость: -70... +135°С. Степень защиты: IP65. Габаритные размеры: 113х82,5х35мм.

ПУЛЬСАР-Bus250/RS232/Ethernet преобразователь интерфейсов, 250 устройств (арт. Н00072312)

Предназначен для организации удаленных каналов связи с приборами учета, имеющими интерфейс RS232 или RS485, посредствам локальных вычислительных сетей через интерфейс Ethernet. Применяется в системах автоматического сбора данных и управления промышленным оборудованием. Пользовательская настройка производится с помощью заводской утилиты через персональный компьютер. Напряжение питания: =5…24В. Потребляемая мощность: 5Вт. Поддерживаемые интерфейсы: Ethernet (RJ-45); RS232, RS485 (DB-9). Скорость последовательного интерфейса: 300...115200бит/с. Количество устройств, подключаемых по RS485: до 256. Степень защиты: IP20. Температура окружающей среды: 0...+40°С. Габаритные размеры: 73,5x95x58,2мм. Масса: 0,3кг.

ПУЛЬСАР-RS485/Ethernet преобразователь интерфейсов, 8 портов RS-485 (арт. Н00003158)

Предназначен для расширения количества аналоговых входов и выходов в системах управления. Функции: прием до 4 аналоговых входных сигналов от внешних устройств (ток, сопротивление); преобразование полученной входной информации путём выполнения заданных логических и других функций. Применяется совместно с ПЛК-25 или как самостоятельный контроллер. Аналоговые входы: 4. Для подключения к входам разрешаются датчики с унифицированным выходным сигналом 4–20 мА, а также датчики сопротивления, формирующие аналоговый выходной сигнал в диапазоне от 0 до 10000 Ом. Аналоговые выходы: 4. Интерфейсы обмена данными: CAN, USB. Электропитание: от 15 до 30 В (постоянного тока). Степень защиты: IP20. Габаритные размеры: 70x110x60 мм. Масса: 0,4 мм. Установка на Din-рейку 35 мм.

Предназначен для расширения количества дискретных входов и выходов в системах управления. Функции: измерение и преобразование дискретных сигналов; формирование дискретных сигналов; прием и передача данных по шине CAN-BUS; индикация состояний входов и выходов. Применяется совместно с ПЛК-25 или как самостоятельный контроллер. Дискретные входы: 8. Тип входов: опто-транзистор. Дискретные выходы: 8. Тип выходов: транзисторный ключ. Индикация: 16 светодиодов. Интерфейсы обмена данными: CAN, USB. Электропитание: от 15 до 30 В (постоянного тока). Степень защиты: IP20. Габаритные размеры: 70x110x60 мм. Масса: 0,4 кг. Установка на Din-рейку 35 мм.

Предназначен для регулировкии выходного переменного напряжения в диапазоне: 10....270В при помощи потенциометра. Метод регулировки: фазоимпульсный. Максимальная допустимая мощность: на пассивной нагрузке - 4кВт, на индуктивной нагрузке - 1кВт. При длительном использовании с потребителем мощностью свыше 2кВт требуется дополнительное охлаждение. Конструктивно выполнен в алюминиевом перфорированном корпусе. На корпус нанесена разметка шкалы регулятора. Может применяться для управления яркостью ламп накаливания, мощностью нагревательных элементов паяльников,  электрических плит, утюгов; скорость вращения маломощных  электродвигателей. Входное напряжение: ~30...280В. Выходное напряжение: ~10...270В. Максимальный ток: 18А. Габаритные размеры: 90х56х38мм. Вес: 0,147кг.

Предназначен для разделения магистрали CAN-BUS на два изолированных сегмента в территориально распределённых системах обмена данными, построенных на базе приборов серии Т-20. Функции: физическое разделение двух смежных сегментов магистрали CAN-BUS без изменения структуры данных; преодоление физических ограничений по количеству устройств в сегменте и длины сегмента с сохранением сплошной адресации устройств; гальваническая изоляция подключенных сегментов CAN; возможность работы с разными скоростями в разных сегментах; межсетевой экран CAN. Напряжение питания: 18-36 В. Степень защиты: IP20. Габаритные размеры: 110x40x60 мм. Масса: 0,3 кг. Установка на DIN-рейку.

Предназначен для обеспечения связи персонального компьютера, имеющего интерфейс USB, с удаленными объектами по каналу RS485. Устройство преобразует сигналы порта USBкомпьютера в сигналы интерфейса RS485 и направляет их к удалённому объекту по каналу связи (витой паре). Не является средством измерений и не вносит дополнительной погрешности в измерительный сигнал. Конвертер является полудуплексным, выбор направления передачи осуществляется автоматически. Питание: от USB-порта компьютера. Канал связи с волновым сопротивлением: ~130Ом. Максимальная длина линии связи: 1000м. Максимальная скорость передачи: 115кбит/с. Максимальное число удаленных объектов: 32. Потребляемый ток: не более 100мА. Габаритные размеры: 93х37х60мм. Масса: 60г.

Предназначен для считывания данных из архивов приборов Термодат и Мерадат и записи на стандартный Flash-накопитель. Копирование происходит в автоматическом режиме. К одному адаптеру может быть подключено несколько приборов. Приборы подсоединяются параллельно, на одну двухпроводную линию (витая пара). Количество приборов определяется автоматически. Питание: ~220В, 50Гц. Максимальная длина линии связи: 1000м. Максимальное число удаленных объектов: 32. Потребляемая мощность: не более 3Вт. Габаритные размеры: 121х49х49мм. Масса: 0,25кг.

Предназначен для защиты приборов серий ТЕРМОДАТ, МЕРАДАТ и других приборов от бросков напряжения в сети питания ~220В/50Гц.. Не является средством измерений и не вносит дополнительной погрешности в измерительный сигнал.

Предназначены для согласования (подключения) датчика, имеющего нормированный выходной сигнал 0-20мА (4-20мА), к двум устройствам регистрации и индикации с нагрузочной способностью по каждому выходу до 20мА и RH до 500Ом. Блоки имеют индикатор уровня входного задающего тока в виде линейки светодиодов, индикатор питания (зеленый светодиод). Модификация ТРП-1-2ГР имеет полную гальваническую развязку между входом и выходом первого канала, входом и выходом второго канала, выходом первого канала и выходом второго канала, а также гальваническую развязку по питанию. Входной токовый сигнал: 0-20мА (4-20мА). Выходной токовый сигнал: 2 х 0-20мА (4-20мА) с полной гальванической развязкой. Напряжение питания: =20...30В. Потребляемая мощность: 4Вт. Температура окружающего воздуха: -10...+50°С. Габаритные размеры: 22,5х100х114мм. Масса: 0,2кг.

Предназначены для согласования (подключения) датчика, имеющего нормированный выходной сигнал 0-20мА, к двум устройствам регистрации и индикации с входным токовым сигналом 4-20мА и с нагрузочной способностью по каждому выходу до 20мА и RH до 500Ом. Блоки имеют индикатор уровня входного задающего тока в виде линейки светодиодов, индикатор питания (зеленый светодиод). Модификация ТРП-1-2ГР имеет полную гальваническую развязку между входом и выходом первого канала, входом и выходом второго канала, выходом первого канала и выходом второго канала, а также гальваническую развязку по питанию. Входной токовый сигнал: 0-20мА. Выходной токовый сигнал: 2 х 4-20мА с полной гальванической развязкой. Напряжение питания: =20...30В. Потребляемая мощность: 4Вт. Температура окружающего воздуха: -10...+50°С. Габаритные размеры: 22,5х100х114мм. Масса: 0,2кг.

Предназначены для согласования (подключения) датчика имеющего нормированный выходной сигнал 0-20(4-20 мА) к двум устройствам регистрации и индикации с нагрузочной способностью по каждому выходу: 20 мА max, RH до 500 Ом. Блоки имеют индикатор уровня входного задающего тока, состоящий из линейки светодиодов, индикатор питания – зеленый светодиод. Модификация ТРП-1-2ГР имеет полную гальваническую развязкуа между входом и выходом первого канала, входом и выходом второго канала, выходом первого канала и выходом второго канала, а также гальваническая развязка по питанию. Входной токовый сигнал 0-20(4-20) мА – выходной 2х(0-20)мА (4-20)мА с полной гальванической развязкой. Напряжение питания: 220 В. Потребляемая мощность: 4 Вт. Габаритные размеры: 22,5х100х114 мм. Масса: не более 0,20 кг.

Предназначены для согласования (подключения) датчика, имеющего нормированный выходной сигнал 0-20мА (4-20мА), к двум устройствам регистрации и индикации с входным сигналом 5-25мА и с нагрузочной способностью по каждому выходу до 20мА и RH до 500Ом. Блоки имеют индикатор уровня входного задающего тока в виде линейки светодиодов, индикатор питания (зеленый светодиод). Модификация ТРП-1-2ГР имеет полную гальваническую развязку между входом и выходом первого канала, входом и выходом второго канала, выходом первого канала и выходом второго канала, а также гальваническую развязку по питанию. Входной токовый сигнал: 0-20мА (4-20мА). Выходной токовый сигнал: 2 х 5-25мА с полной гальванической развязкой. Напряжение питания: =20...30В. Потребляемая мощность: 4Вт. Температура окружающего воздуха: -10...+50°С. Габаритные размеры: 22,5х100х114мм. Масса: 0,2кг.

Предназначены для подключения датчика с выходным сигналом 4-20мА по 2-х или 3-х проводной схеме к двум регистрирующим устройствам с обеспечением гальванической развязки. Выходной сигнал: пассивного типа 2-х проводного подключения. Светодиодная индикация: наличия питания (Uпит.), наличие входного сигнала 4-20мА (Iвх.), наличия выходного сигнала и подключения 1-го канала дублирования 4-20мА (Iвых1), наличия выходного сигнала и подключения 2-го канала дублирования 4-20мА (Iвых2). Напряжение питания: =18...36В. Потребляемая мощность: 3Вт. Диапазон рабочих сигналов: 2..25мА. Количество выходных каналов: 2. Температура эксплуатации: -20...+60°С. Погрешность преобразования: 0,1%. Габаритные размеры: 22,6х114,5х99мм. Масса: 0,2кг.

Предназначен для согласования (подключения) датчика, имеющего унифицированный аналоговый выходной сигнал 0-20мА или 4-20мА, к четырем устройствам регистрации и индикации с идентичными входными сигналами. Нагрузочная способность по каждому выходу: сила тока не более 25мА, сопротивление не более 750Ом. Светодиодная индикация уровня входного задающего тока (линейка светодиодов), наличия питания (зеленый светодиод). Электронная защита от превышения уровня входного тока, автоматически отключающая выходные каналы во избежание повреждения регистрирующего устройства, подающая звуковой сигнал «beep», световую индикацию "Авария" и команду «сухой контакт». При возвращении сигнала в норму прибор автоматически подключит выходные контакты и выйдет из аварийного режима. Входной сигнал:  0-20мА (4-20)мА. Выходные сигналы: 4 х (0-20мА (4-20мА)). Точность передачи токового сигнала: 0,1%. Амплитуда входного аварийного сигнала: 22мА. Напряжение питания: =18...36В. Потребляемая мощность: не более 4Вт. Температура эксплуатации: -10...+50°C. Монтаж: на DIN рейку. Габаритные размеры: 22,5х100,5х114мм. Масса: 0,2кг.

Предназначен для согласования (подключения) датчика, имеющего унифицированный аналоговый выходной сигнал 0-20мА, к четырем устройствам регистрации и индикации с входными сигналами 4-20мА. Нагрузочная способность по каждому выходу: сила тока не более 25мА, сопротивление не более 750Ом. Светодиодная индикация уровня входного задающего тока (линейка светодиодов), наличия питания (зеленый светодиод). Электронная защита от превышения уровня входного тока, автоматически отключающая выходные каналы во избежание повреждения регистрирующего устройства, подающая звуковой сигнал «beep», световую индикацию "Авария" и команду «сухой контакт». При возвращении сигнала в норму прибор автоматически подключит выходные контакты и выйдет из аварийного режима. Входной сигнал: 0-20мА. Выходные сигналы: 4 х (4-20мА). Точность передачи токового сигнала: 0,1%. Амплитуда входного аварийного сигнала: 22мА. Напряжение питания: =18...36В. Потребляемая мощность: не более 4Вт. Температура эксплуатации: -10...+50°C. Монтаж: на DIN рейку. Габаритные размеры: 22,5х100,5х114мм. Масса: 0,2кг.

Предназначен для согласования (подключения) датчика, имеющего унифицированный аналоговый выходной сигнал 0-20мА, к четырем устройствам регистрации и индикации с входными сигналами 5-25мА. Нагрузочная способность по каждому выходу: сила тока не более 25мА, сопротивление не более 750Ом. Светодиодная индикация уровня входного задающего тока (линейка светодиодов), наличия питания (зеленый светодиод). Электронная защита от превышения уровня входного тока, автоматически отключающая выходные каналы во избежание повреждения регистрирующего устройства, подающая звуковой сигнал «beep», световую индикацию "Авария" и команду «сухой контакт». При возвращении сигнала в норму прибор автоматически подключит выходные контакты и выйдет из аварийного режима. Входной сигнал: 0-20мА. Выходные сигналы: 4 х (5-25мА). Точность передачи токового сигнала: 0,1%. Амплитуда входного аварийного сигнала: 22мА. Напряжение питания: =18...36В. Потребляемая мощность: не более 4Вт. Температура эксплуатации: -10...+50°C. Монтаж: на DIN рейку. Габаритные размеры: 22,5х100,5х114мм. Масса: 0,2кг.

Предназначены для подключения датчиков с выходными сигналами 0-20мА (4-20мА) по 2-х или 3-х проводной схеме, или сигналов 0-5В (0-10В) с последующим разветвлением с преобразованием или без него на 4 идентичных сигнала. Устройство обеспечивает полную гальваническую развязку линии питания, сигналов датчика и выходных цепей. Для сигналов 0-20мА (4-20мА) предусмотрена светодиодная индикация входного сигнала датчика и каждого из выходных сигналов. Модель ТРП-1-4ГР-01 имеет активный или пассивный входной сигнал 0-20мА (4-20мА); активный выходной сигнал 0-20мА (4-20мА). Нагрузочная способность для выходных сигналов: ≤ 500Ом. Количество каналов: 1 аналоговый с разветвлением на 4. Напряжение питания: =18...36 В. Габаритные размеры: 22,5х114,5х99мм.

Предназначены для подключения датчиков с выходными сигналами 0-20 (4-20) мА по 2-х или 3-х проводной схеме, или сигналов 0-5 (0-10) В с последующим разветвлением с преобразованием или без него на 4 идентичных сигнала. Устройство обеспечивает полную гальваническую развязку линии питания ,сигналов датчика и выходных цепей. Для сигналов 0-20(4-20) мА предусмотрена светодиодная индикация входного сигнала датчика и каждого из выходных сигналов. Модель ТРП-1-4ГР-06 имеет пассивный входной сигнал 0-10 В; активный выходной сигнал 0-10 В. Нагрузочная способность для выходных сигналов: ≥ 2 кОм. Количество каналов: 1 аналоговый с разветвлением на 4. Напряжение питания: 18-36 В. Габаритные размеры: 22,5х114,5х99 мм.

Предназначены для подключения датчиков с выходными сигналами 0-20 (4-20) мА по 2-х или 3-х проводной схеме, или сигналов 0-5 (0-10) В с последующим разветвлением с преобразованием или без него на 4 идентичных сигнала. Устройство обеспечивает полную гальваническую развязку линии питания ,сигналов датчика и выходных цепей. Для сигналов 0-20(4-20) мА предусмотрена светодиодная индикация входного сигнала датчика и каждого из выходных сигналов. Модель ТРП-1-4ГР-07 имеет активный или пассивный входной сигнал 4-20 мА; пасивный выходной сигнал 4-20 мА. Нагрузочная способность для выходных сигналов: ≤ (Uвх-2)/0,02. Количество каналов: 1 аналоговый с разветвлением на 4. Напряжение питания: 18-36 В. Габаритные размеры: 22,5х114,5х99 мм.

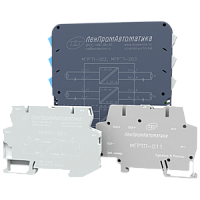

Предназначен для повторения или разветвления унифицированных сигналов 4-20мА с гальваническим разделением вход-выход. Количество каналов: 2. Подключение в режиме повторителя позволяет воспроизвести выходной сигнал, аналогичный входному 4-20мА, независимо по каждому каналу. Подключение в режиме разветвителя позволяет один входной сигнал 4-20мА продублировать на 2 выхода. Особенности: отсутствие питания устройства; контроль обрыва входных и выходных цепей и светодиодная индикация. Степень защиты: IP30. Климатическое исполнение: УХЛ.4, но для температуры от -25 до +70гр.C.  Габаритные размеры: 20х79,5х75мм. Масса: 0,2кг.

Предназначен для повторения или разветвления унифицированных сигналов 4-20мА с гальваническим разделением вход-выход. Подключение в режиме повторителя позволяет воспроизвести выходные сигналы, аналогичные входным сигналам 4-20мА, независимо по каждому из 4-х каналов. Подключение в режиме разветвителя позволяет каджый из двух входных сигналов 4-20мА продублировать на два выхода. Особенности: отсутствие питания устройства; контроль обрыва входных и выходных цепей и светодиодная индикация. Степень защиты: IP30. Климатическое исполнение: УХЛ.4, но для температуры от -25 до +70гр.C. Количество каналов: 4. Габаритные размеры: 30х79,5х75мм. Масса: 0,35кг.

Предназначен для сопряжения устройств УАС-24М, УЗС-24МИ, УАТС-М, УБН-4М, УБН-8М, УБН-12М и других с компьютером или контроллером, имеющими СОМ-порт. Устройство связи представляет собой специализированный стык интерфейсов RS-232С и RS-485. Напряжение питания: +5 В постоянного тока. Максимальный потребляемый ток: 0,3 А. Вид климатического исполнения: УХЛ 4.2. Степень защиты от проникновения твердых предметов: IP20. Средняя наработка до отказа: не менее 292000 ч.

Предназначено для работы в составе контролируемых пунктов (КП) различных систем телемеханики, в состав которых входят приборы серии ТЭКОН, объединенные скоростной магистралью обмена информации CAN-BUS. Устройство выполняет функции стыковки приборов серии ТЭКОН с системой телемеханики и диспетчеризации с целью сбора и передачи информации на диспетчерский пункт, включая телеизмерение, телесигнализацию и телеуправление, корректировку условно-постоянных величин. Интерфейсы обмена данными: CAN-BUS,  RS-485, RS-232, Ethernet. Напряжение питания: 18-36 В. Степень защиты: IP20. Габаритные размеры: 70x110x60 мм. Масса: 0,3 кг. Установка на DIN-рейку. Заменяет устройство согласования протоколов УСП-78 и адаптер К-104 исполнения 01.
