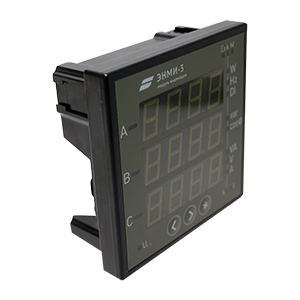

ЭНМИ-3-24-2Д модуль индикации

Предназначены для отображения результатов измерений параметров электрической сети от многофункциональных измерительных преобразователей ЭНИП-2: напряжения (фазные/линейные, средние); токи (фазные и средний); активная, реактивная, полная мощности (фазные и суммарные); частота сети; cos φ (фазные и общий); активная и реактивная энергия в прямом и обратном направлениях. Также осуществляют индикацию состояний дискретных сигналов и сигнализацию при выходе параметров за установленные пороги значений. Конструктивно выполнены в пластмассовом корпусе, предназначенном для монтажа на дверцах релейных отсеков, на панелях щитов с помощью специальных металлических зажимов. Дисплей: LED, 4 строки по 3 символа. Интерфейс: RS-485, Modbus RTU. Скорость обмена: 9600, 19200, 38400, 57600бит/с. Напряжение питания: =10…36В. Потребляемая мощность: 10Вт. Рабочий диапазон температур: -40...+55°С. Степень защиты: IP30. В обозначении указывается: Модель (ЭНМИ); Исполнение (3 - LED-дисплей, RS-485; 4м - цветной сенсорный дисплей, RS-485; 4е - цветной сенсорный дисплей, 100Base-TX; 6 - цветной сенсорный дисплей, 100Base-TX; 7 - монохромный, RS-485); Номинальное напряжение питания (24 - =10...36В, 220 - =20...370В или ~100...265В); Типоразмер корпуса (1 - 96х96х86мм, 2 - 120х120х49мм, 2Д - 120х120х49мм с док-адаптером, 4 - 146х266х55мм).
