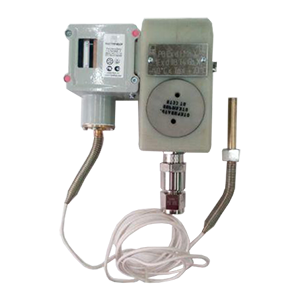

ТДМВ-102-04-1 датчик-реле температуры взрывозащищенный

Предназначены для контроля и регулирования температуры газообразных и жидких сред в стационарных холодильных установках и других системах угольных шахт, во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Контролируемая среда: пресная вода, воздух, хладоны, масла, дизельное топливо и другие жидкости и газы, с вязкостью не более 0,8Па۰с, не агрессивные к материалам термопатрона и кожуха термапатрона (при его наличии) - стали и медным сплавам. Конструктивно состоит из двух корпусов, соединенных между собой болтами, и термочувствительной системы из термопатрона и капилляра. Принцип действия основан на уравновешивания давления, создаваемого внутри замкнутой капиллярной системы при повышении/понижении температуры и сопротивления регулировочной пружины. Подвижный конец пружины вместе с толкателем перемещается вверх или вниз, нажимая на переключатель реле контроля. Степень сжатия пружины определяет значение уставки. Срабатывание (размыкание или замыкание) контактов микропереключателя происходит при изменении температуры на величину зоны возврата от значения уставки. Маркировка взрывозащиты: РВExdIMbX, 1ExdIIBT4GbX. Степень защиты: IP67. Климатическое исполнение: Т5. Температура окружающего воздуха: -40...+70°С. Структура обозначения: Модель (ТДМВ-102); Код диапазона уставок температуры (01 - от -20 до +10°С, 02 - от +5 до +45°С, 03 - от +10 до +60°С, 04 - от +50 до +130°С); Код наличия регулирования зоны возврата (1 - нерегулируемая зона возврата, 2 - регулируемая зона возврата); Направление зоны возврата относительно уставки (↓ - в сторону понижения, ↑ - в сторону повышения); Уставка (значение температуры из диапазона уставок с шагом 1°С); Длина капилляра в метрах (2,5; 4,0 или иная по заказу потребителя в пределах 10м).
