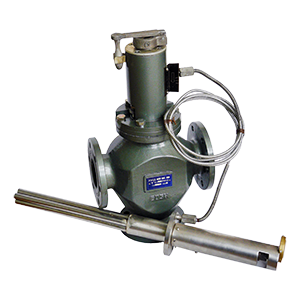

РТПД-100 регулятор температуры прямого действия

Предназначены для регулирования температуры в системах охлаждения и смазки дизельных установок, газовых двигателей и газомотокомпрессоров. Являются комплектующими изделиями для стационарных судовых и промышленных дизелей. Регулируемая среда: вода пресная, масла дизельные, антифризы, забортная вода. Конструктивно состостоят из регулирующего органа и термосистемы, соединенных капиллярной трубкой. Принцип действия терморегуляторов основан на преобразовании изменения объема заполнителя термобаллона при изменении регулируемой температуры в перемещение клапана регулирующего органа. Это перемещение вызывает количественное перераспределение потока регулирующей среды на перепуск и холодильник. В терморегуляторе имеется механизм ручного управления положением клапана в виде винтовой пары. Материал изготовления корпуса: броназа БрО3Ц7С5Н1. Основной материал изготовления термосистемы: нержавеющая сталь 12Х18Н10Т. Условное давление рабочей среды: 1МПа (10кгс/см2). Зона пропорциональности: не более 10°C. Постоянная времени: не более 60с. Зона нечувствительности: не более 1°C. Условная пропускная способность для Ду100: 160м3/ч. Ход клапана для Ду100: 8мм. Масса: 52кг. Структура обозначения: Модель (РТПД - регулятор температуры прямого действия); Диаметр условного прохода в мм (65, 80, 100, 125, 150); Диапазон настройки регулируемой температуры (+35...+60°С, +60...+85°С, +85...+110°С); Длина дистанционной связи между термосистемой и регулирующим органом в метрах (2,5; 4,0; 6,0; 10).
