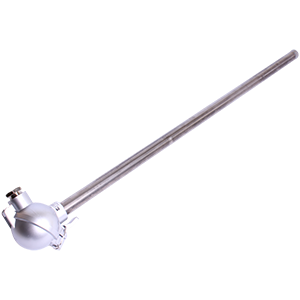

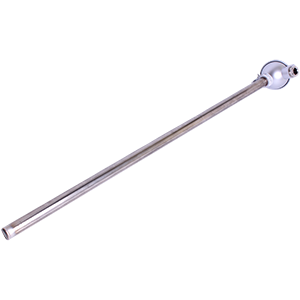

Предназначены для измерения температуры жидких и газообразных сред, неагрессивных к материалу защитной арматуры. Структура обозначения: Модель (ТП-ОТК), Тип датчика температуры (B - платинородий-платинородиевый, R - платинородий-платиновый, S - платинородий-платиновый, K - хромель-алюмелевый, N - нихросил-нисиловый, J - железо-константановый, E - хромель-константановый, L - хромель-копелевый, T - медь-константановый, M - медь-копелевый); Тип чувствительного элемента (П - проволочный, К - кабельный); Диаметр положительного/отрицательного термоэлектродов в мм; Структура материала проволоки (0 - стандартная, D - дисперсно-упрочненная); Количество рабочих спаев чувствительных элементов; Класс допуска (1, 2, 3); Исполнение рабочего спая (И - изолированный, Н - неизолированный); Материал защитной арматуры (М - металл, К - керамика, П - покрытие); Код материала защитной арматуры (Согласно КД, 07- инконель-601); Код материала покрытия защитной арматуры (Согласно КД, 00 - без покрытия); Конструктивное исполнение датчика температуры (Согласно КД); Диаметр защитной арматуры в мм (3...60); Монтажная длина защитной арматуры в мм (20...3150); Тип монтажного соединения (Б - байонет, Г - гайка накидная, Р - резьбовое соединение, Ф - фланец, Ш - штуцер, 000 - без монтажных элементов); Конструктивное исполнение соединения (Согласно КД); Тип электроподключения (Г - головка клеммная, Р - разъем, 000 - головка или разъем отсутствуют); Конструктивное исполнение электроподключения (Согласно КД); Конструкция удлинительного провода или кабеля (Согласно КД, 00 - отсутствует); Длина удлинительного провода или кабеля (Согласно КД, 0 - отсутствует).
