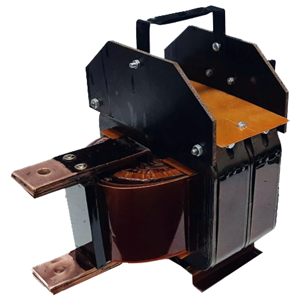

НТ-17 трансформатор нагрузочный

Малогабаритный трансформатор нагрузочный НТ-17 предназначен для испытаний токовых расцепителей автоматических выключателей и релейных защит первичным током до 17 кА при их наладке и проверке. Может работать как в автономном режиме, так и в составе с комплектными испытательными устройствами Сатурн-1, Сатурн-М. Для измерения токов до 18 кА, совместно с Сатурн-М рекомендуется использовать измерительный преобразователь ТМ-0,66. Номинальное напряжение на первичной обмотке НТ-17: 380 В. Номинальное напряжение холостого хода на вторичной обмотке: 3,7 В. Максимальный (кратковременный) потребляемый ток первичной обмотки: 400 А. Полное внутреннее сопротивление трансформатора: 0,2 мОм. Максимальный ток вторичной обмотки (кратковременный, до 0,8 секунд): 17 кА. Габаритные размеры: 250х210х290 мм. Масса: 27 кг. Комплект поставки: трансформатор НТ-17, четыре токопровода длиной 0,7 м сечением 240 мм2, паспорт.
