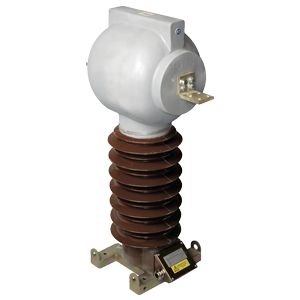

ТЛК-СТ-35-2.2-0,2S/10Р20/10Р20-(200...800)/5-УХЛ1 трансформатор тока опорный (3 обмотки)

Предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 35 кВ. Номинальный первичный ток 5-2500А, номинальный вторичный ток 1; 5 А. Количество вторичных обмоток: 2-5. Класс точности обмоток: 0,2S; 0,2; 0,5S; 0,5 для учета и измерения; 5Р; 10Р для защиты. Ток односекундной термической стойкости 0,35-40 кА. Ток электродинамической стойкости 1,54-100 кА. Номинальный коэффициент безопасности приборов обмотки для измерения 2-20. Номинальная предельная кратность обмотки для защиты: 10. Трансформатор изготавливается в исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.
