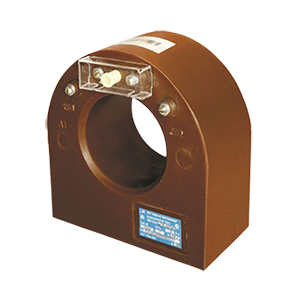

ТТ-0,66-ТШЛ-III(1)-0,5S-(800...1600)/5-5ВА-У3 трансформатор тока

Трансформаторы тока типа ТТ конструктивных исполнений ТШЛ-I, -II, -III, -IV, -V, VM, VI, -VII, -VIII, -VIII-П предназначены для передачи сигнала измерительной информации измерительным приборам измерения, защиты и управления. Устанавливаются в комплектные распределительные устройства (КРУ) на номинальное напряжение 0,66 кВ. Первичной обмоткой является шина распределительного устройства, магнитопровод исполнения ТШЛ-V - витой ленточный, круглый; корпус трансформатора - литой. Класс точности основной вторичной обмотки 0,5. Номинальная вторичная нагрузка 5 ВА. Коэффициент трансформации по току выбирается из ряда (400...600А)/5А. Трансформатор изготавливается в исполнении У, Т категории размещения 2 и 3 по ГОСТ 15150-69.
