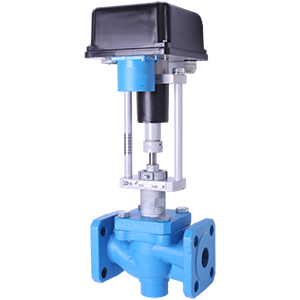

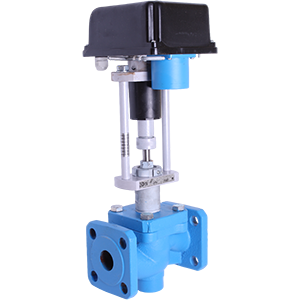

Клапаны запорно-регулирующие с исполнительным механизмом с типом питания "Б" предназначены для автоматического регулирования тепловых и технологических процессов путем изменения пропускной способности клапана. Применяются на тепловых станциях, тепловых пунктах и других объектах. Регулируемая среда: вода температурой до +150ºС. Клапаны используются с регуляторами температуры с сопряжением через выход типа «сухой контакт» или открытый коллектор выходного транзистора. Тип управления: трехпозиционное. Климатическое исполнение: УХЛ4. Номинальный диаметр: 32мм. Эффективный диаметр (диаметр затворной части): 31,5мм. Условный ход затвора (Нз): 16мм. Условная пропускная способность (Кvу): 10м3/ч, 16м3/ч, 20м3/ч (указывается при заказе, по умолчанию поставляется с наибольшим значением). Номинальное давление: 1,6МПа. Тип пропускной характеристики: тарельчатый затвор. Тип исполнительного механизма: электрический прямоходный. Питание исполнительного механизма тип Б: ~230В, 50Гц, постоянно включено. Скорость перемещения штока затвора: 4...20мм/мин. Основные конструкционные материалы: чугун СЧ20 (корпус клапана, проточная часть), нержавеющая сталь (запорный узел). Уплотнение в затворе: металл по металлу. Уплотнение штока плунжера: термостойкая резина. Строительная длина: 180мм. Присоединительные фланцы: согласно ГОСТ 12815. Масса: 13кг.
