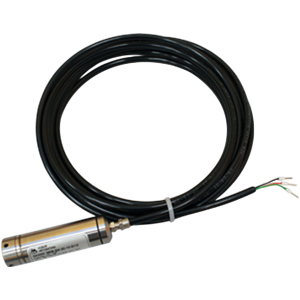

ОНИКС-2609-ДГ-20-11-11-PUR датчик уровня

Датчик гидростатического давления (уровня) предназначен для непрерывного измерения уровня жидкостей в различных резервуарах и преобразования измеренного значения в унифицированный токовый сигнал 4-20мА. Может применяться совместно с регистрирующими, анализирующими, регулирующими приборами в системах автоматизации и управления. Конструктивно состоит из корпуса, в котором расположены сенсор и электронный блок, и кабеля с трубкой. Контролируемая среда подается в камеру сенсора и под действие гидростатического давления (уровня столба жидкости) деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней тензорезисторов, включенных в электрическую цепь делителя напряжения. Выходной сигнал напряжения подается на электронный блок, где преобразуется в цифровой сигнал и далее - в унифицированный токовый сигнал 4-20мА (двухпроводной) или в цифровой RS485 (Modbus RTU). Корпус и сенсор с разделительной мембраной изготовлены из нержавеющей стали. Трубка-кабель изготовлена из прочного материала, стойкого к агрессивной среде. Диапазон измерения уровня: 0...160м. Основная погрешность: ±0,5%. Напряжение питания: =12...36В. Потребляемая мощность: 0,7Вт. Степень защиты: IР68. Монтаж: кабель на подвесе. Температура контролируемой среды: -40...+125°C. Температура окружающей среды: -40...+85°C. Структура обозначения: Серия (ОНИКС-2609); Тип измеряемого давления (ДГ - давление гидростатическое); Код выходного сигнала (20 - токовый 4-20мА, М - RS485); Предел измерения уровня в метрах (0...160); Длина кабеля в метрах; Материал защитной оболочки кабеля (PE - полиэтилен - для чистых сред, PUR - полиуретан - для загрязненных сред).
