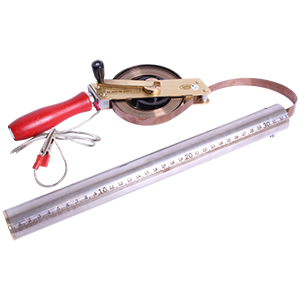

Р20Н2ГА рулетка с грузом 2 кг для применения в агрессивных средах ГОСТ 7502-98 (РБ, первичная поверка)

Рулетка измерительная металлическая предназначена для измерения линейных размеров (уровня жидкости в емкостях) методом сличения со шкалой. Конструктивно состоит из корпуса, измерительной ленты и груза. Корпус представляет собой каркас из двух скрепленных между собой пластин, между которыми помещен барабан. Корпус оснащен деревянной ручкой. К оси барабана прикреплена откидная рукоятка, служащая для его вращения и фиксации в пределах одного оборота. На барабан намотана измерительная лента, к вытяжному концу которой прикреплен груз. На поверхности ленты нанесена равномерная однострочная шкала, состоящая из миллиметровых, пятимиллиметровых и сантиметровых отметок и чисел отсчета. Шкала наносится методом лазерной гравировки глубиной 30мкм. Для возможности измерения уровня нефтепродуктов и других взрывоопасных жидкостей рулетка оснащена устройством заземления. Для измерения уровня жидкости необходимо снять фиксатор и опустить груз в горловину емкости до касания им дна. После этого измерительную ленту нужно намотать на барабан до появления следа жидкости на ленте. Зафиксированная отметка на шкале ленты соответствует уровню измеряемой жидкости. Материал корпуса: латунь. Материал ленты и груза: нержавеющая сталь AISI 304 или AISI 316. Рабочая температура: -40....+50°С. Габаритные размеры груза: d35х350мм. Масса груза: 2кг. Толщина ленты: 0,25±0,05мм. Ширина ленты: 15мм. Структура обозначения: Тип измерительного устройства (Р - рулетка); Длина измерительной ленты в метрах (5, 10, 15, 20, 25, 30, 50), Код материала ленты (Н - нержавеющая сталь); Класс точности (2, 3); Код исполнения рулетки (Г - с грузом), Код исполнения для агрессивных сред (А - лента и лот из нержавеющей стали для применения в агрессивных средах).
