РСУ-508А сигнализатор уровня микроволновый

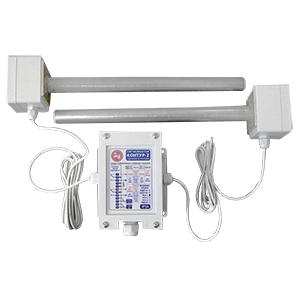

Предназначен для контроля пороговых уровней сыпучих материалов в футерованных котлах, печах, сушильных камерах, бункерах, путепроводах. Принцип действия основан на ослаблении амплитуды радиосигнала, проходящего сквозь слой контролируемого продукта. Конструктивно состоит из электронного блока - сигнализатора Контур-2А, генератора ППМ-02НГ и детектора (приемника) ППМ-02НП. Генератор и детектор имеют одинаковую конструкцию и устанавливаются в соосные отверстия на противоположных стенках бункера. Генератор излучает в направлении детектора радиосигнал высокой частоты, который значительно сильнее затухает в слое сыпучего продукта, чем в воздушной среде или в открытом пламени. Когда трасса распространения радиолуча полностью перекрыта продуктом, амплитуда сигнала в детекторе падает ниже установленного порога и датчик срабатывает «на подпор». Чувствительность датчика регулируется так, чтобы он не реагировал на слой пыли и продукт, налипший изнутри на стенки бункера. Максимальное расстояние между генератором и детектором: 3м. Рабочая температура контролируемого материала: -40...+1500°C. Рабочая частота генератора: 9,8...10,2ГГц. Напряжение питания генератора: =9В. Постоянная выходная мощность генератора: не более 0,01Вт. Постоянный ток детектора: не более 1мА. Выходной сигнал: перекидной контакт реле. Максимальное коммутируемое напряжение: 250В. Максимальная коммутируемая мощность: 500ВА. Температура окружающей среды: -40...+40°C. Степень защиты генератора ППМ-02НГ и детектора ППМ-02НП: IP65. Степень защиты сигнализатора Контур-2А: IP54. Габаритные размеры сигнализатора Контур-2А: 163х136х90мм. Масса сигнализатора Контур-2А: 0,55кг. Структура обозначения: Модель (РСУ-5); Код исполнения генератора и детектора по толщине футерованной стенки (00 - до 250мм, 01 - 250...300мм, 02 - 300...350мм, 03 - 350...400мм, 04 - 400...450мм, 05 - 450...500мм, 06  500...550мм, 07 - 550...600мм, 08 - 600...650мм, 09 - 650...700мм, 10 - 700...750мм, 11 - 750...800мм, 12 - 800...850мм); Код исполнения по напряжению питания сигнализатора (не указано - ~220В/50Гц, А - =21...27В).
