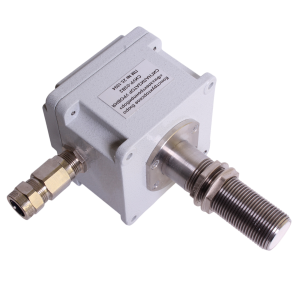

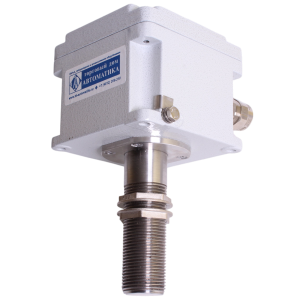

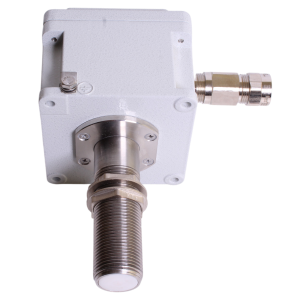

СИУР-03В2.51 сигнализатор уровня радиоволновый (-45...+85°C)

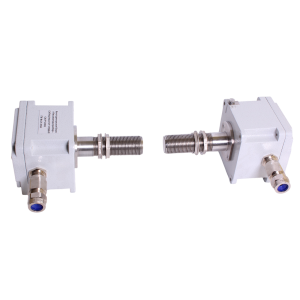

Предназначен для контроля предельного уровня заполнения резервуаров рудой, углем, цементом, древесно-стружечными отходами и другими сыпучими материалами. Может использоваться в высокотемпературных котлах, так как открытое пламя не препятствует распространению радиоволн. Практически не чувствителен к пыли, сохраняет работоспособность при налипании контролируемого материал на его антенны (допустимая толщина налипшего слоя зависит от электропроводности и влажности материала). Сигнализатор состоит из двух блоков: блока передатчика (ПД) с антенной, излучающей микроволновый зондирующий сигнал, и блока приемника (ПМ) с антенной, принимающей микроволновый сигнал. Принцип работы основан на измерении ослабления зондирующего сигнала, излученного антенной блока ПД и принятого антенной блока ПМ. Ввод зондирующего сигнала внутрь резервуара производится через отверстия в его стенках, посредством вваренных втулок с внутренней резьбой G1", также которые служат для крепления блоков сигнализатора. Чувствительность (максимальное допустимое ослабление СВЧ-сигнала на пути распространения от антенны блока ПД до антенны блока ПМ): 60дБ. Пороговый уровень ослабления, соответствующий заполнению резервуара: 48дБ. Пороговый уровень ослабления, соответствующий незаполненному резервуару: 44дБ. Максимальное допустимое расстояние между антеннами: не менее 16м. Номинальное расстояние между антеннами: 6м. Диапазон возможной регулировки коэффициента усиления: 2...100. Установленный при заводской настройке коэффициент усиления: 25. Температура окружающей среды в месте установки блоков ПМ, ПД: -45...+85°C. Максимальная допустимая температура нагрева внешнего торца антенн: не менее +200°C. Рабочий диапазон длин волн зондирующего сигнала: 3см. Средняя мощность зондирующего сигнала: не более 3мВт. Степень защиты: IP66. Номинальное напряжение питания: =24В. Габаритные размеры блоков ПМ и ПД (без учета антенн и кабельных вводов): 120х120х95мм. Габаритные размеры антенн: d34х120мм. Macca электронного блока (ПД и ПМ): 1,85кг.
