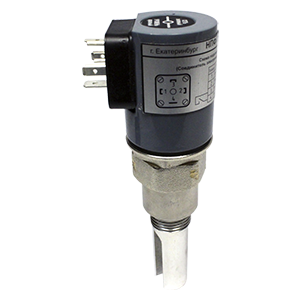

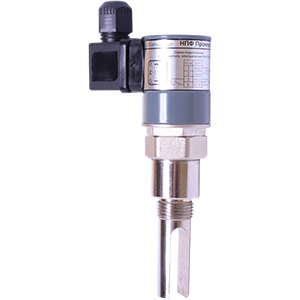

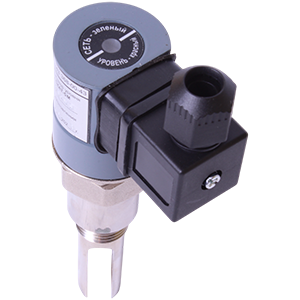

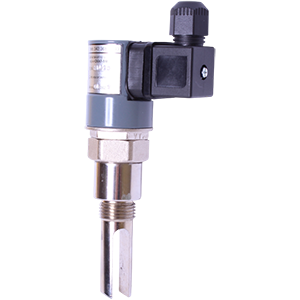

Сигнализаторы уровня малогабаритные предназначены для использования в качестве датчиков наличия жидкости. Основная задача: защита устройств транспортировки жидкости от работы в режиме "сухого хода". Устанавливаются непосредственно на трубопроводе. Минимальный диаметр трубопровода: 50мм. Малые размеры сигнализатора позволяют монтировать его в труднодоступных местах. При монтаже плоскость ветвей резонатора нужно располагать параллельно движению потока. Сигнализаторы СКАТ-5М отличаются от базовых вариантов уменьшенными в два раза размерами камертонных резонаторов, корпуса, установочных деталей. Материал камертонного резонатора: нержавеющая сталь. Температура контролируемой жидкости: -45...+100ºС. Плотность жидкости: 0,8...2,5г/см3. Вязкость жидкости: до 1000мПас. Рабочее давление: не более 2МПа. Электроподключение: клеммный соединитель EN 175301. Присоединение к процессу: бобышка с резьбой G1/2". При отсутствии на трубопроводе патрубков для крепления сигнализаторов, необходимо использовать приварные гайки, заказываемые дополнительно (в базовую комплектацию не входят). Напряжение питания: =24В. Выходные сигналы: светодиод «Сеть-Уровень» на верхней панели корпуса, контакты оптореле "НО" (разомкнуты при отсутствии жидкости, замкнуты при погружении резонатора в жидкость). Нагрузочная способность контактов: 60В, 0,4А.
