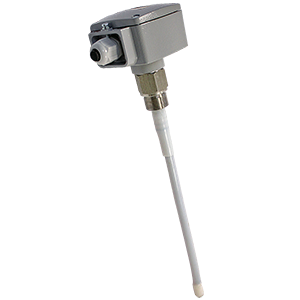

СУ115Р-0,6АО сигнализатор уровня емкостной

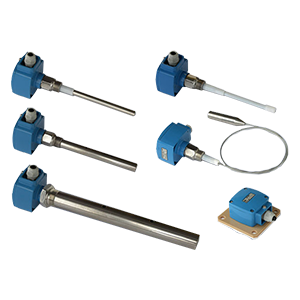

Предназначены для контроля предельного уровня жидкостей и сыпучих продуктов в емкостях, в том числе, под избыточным давлением: воды, щелочей, кислот, масла, зерна и продуктов его размола, цемента, извести, песка и т.п. При изменении уровня контролируемой среды изменяется электрическая емкость чувствительного элемента, частично погруженного в эту среду. Изменение емкости преобразуется в дискретный сигнал (изменение состояния контактов). Сигнализаторы представляют собой конструкцию, состоящую из чувствительного элемента и электронного преобразователя. Номинальное напряжение питания: =24В. Температура окружающей среды: -30...+50°С. Температура контролируемой среды: -30...+60°С (с термовтулкой до +150°С). Давление в объекте контроля: до 2,5МПа. Степень защиты: IP54. Структура обозначения: Модель (СУ1); Исполнение по конструкции ЧЭ (1 - стержневой, 2 - гибкий, 3 - тросовый, 5 - трубчатый, 6 - плоский); Исполнение по материалу ЧЭ (1 - углеродистая сталь, 2 - углеродистая сталь оцинкованная, 3 - нержавеющая сталь 12Х18Н10Т, 5 - углеродистая сталь с фторопластовым покрытием); Код типа выходного сигнала (Р - переключающий контакт реле, Б - открытый коллектор транзисторного ключа); Код исполнения по температуре рабочей среды (не указано - до +60°С, Т - до +120°С, В - до +180°С); Рабочая длина ЧЭ в метрах; Код типа присоединения к процессу (А - штуцер М20х1,5; С - штуцер М27х1,5; У - штуцер G1_1/2"; Ду50 - фланец Ду50; Ду100 - фланец Ду100); Код материала штуцера (О – сталь оцинкованная, Н - сталь нержавеющая, К - фторопласт для типа присоединения С).
