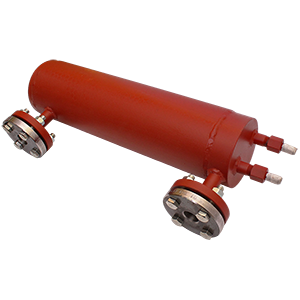

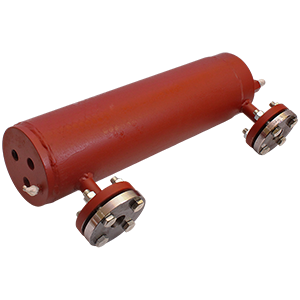

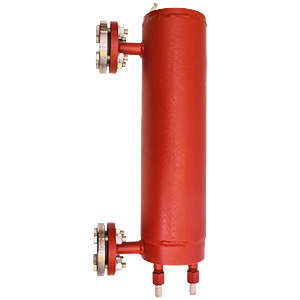

УК-2-400-3эл-Ру25 колонка уровнемерная для котла

Универсальная уровнемерная двухкамерная колонка, предназначена для обеспечения плавного регулирования уровня воды в верхнем барабане парового котла в допустимых пределах. Применяется в системах автоматики паровых котлов. Присоединяется к фланцам барабана котла. Внутренняя полость постоянного уровня (+) соединяется через верхнюю трубку с паровым пространством котла. Внутренняя полость переменного уровня (-) соединяется через нижнюю трубку с водяным пространством котла. Конструкция колонки обеспечивает равенство температуры столбов воды, чем исключается температурная погрешность в показаниях преобразователя перепада давления. В верхнем донышке расположены резьбовые отверстия М20х1,5 для установки стержневых кондуктометрических датчиков уровня (ДС.ПВТ или аналогичных). В нижнем донышке - два штуцера отбора давления для преобразователя разности давлений (ПД200-ДД или аналогичного). Уровень воды в плюсовой камере колонки поддерживается постоянным за счёт непрерывной конденсации пара. Излишки конденсата сливаются обратно в барабан котла через верхнюю трубу. Уровень воды в минусовой камере  изменяется в зависимости от уровня воды в барабане котла. Структура обозначения: Модель (УК-2 - уровнемерная колонка двухкамерная); Межфланцевое расстояние в мм (400, 450, 630, 1000, 1500, 2000); Количество датчиков уровня-электродов (2эл, 3эл, 4эл); Код наличия отвода под манометр или датчик давления (не указано - нет, М - есть); Условное давление в кгс/см2 (Ру25). При необходимости комплектации уровнемерной колонки датчиками уровня, дифманометром, манометром - это необходимо указать при заказе.
