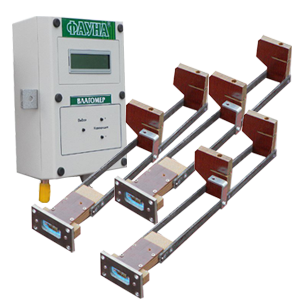

Фауна-ПМД3 влагомер зерна поточный (погружной датчик - 3 шт.)

Предназначен для измерения влажности диэлькометрическим (емкостным) методом и представляет собой микропроцессорный прибор, обеспечивающий вывод на дисплей значений влажности, температуры и названий контролируемых зерновых или масличных культур от датчика по всем каналам, введение автоматической термокомпенсации и ручной коррекции результатов измерений влажности для компенсации влияния внешних воздействующих факторов, выбор контролируемых культур, формирование аналогового сигнала, пропорционального значению влажности измеряемой одним датчиком, выбранного для построения систем автоматического регулирования процесса сушки. Технические характеристики: одновременное измерение влажности и температуры в независимых каналах – 3 (датчики погружного типа), разрешающая способность измерений влажности: 0,1 %, диапазон измерения влажности: от 6 до 24%, диапазон измерений температуры: от 0 до 100°С, время установления рабочего режима: 15 мин, режим работы: непрерывный, регистрация на ПК текущих значений влажности и темпера
