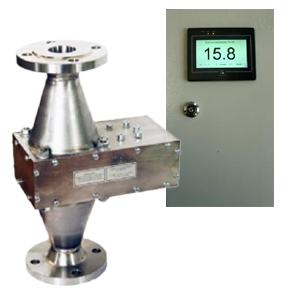

ПВН-615Ф-Т1-Р2-Щ2-Ду80 влагомер нефти поточный взрывозащищенный

Предназначен для непрерывного автоматического контроля влагосодержания сырой нефти в объемных долях воды в составе систем измерений количества и показателей качества сырой нефти, а также в процессе добычи нефти и ее подготовки. Измеряемая среда: сырая нефть с содержанием свободного газа не более 5% об. и с концентрацией солей не более 20г/дм3. Принцип действия основан на измерении диэлектрической проницаемости водонефтяной эмульсии, протекающей через резонансную камеру. Влагомер состоит из первичного преобразователя и блока электроники, соединенных кабелем. Максимальное расстояние между блоками: 500м. Маркировка взрывозащиты: первичного преобразователя - IExibIIAT6X, блока электроники - [Exib]IIA. Степень защиты: первичного преобразователя - IP67, блока электроники - IP30. Диапазон измерений: 0,01...99,9%. Пределы допускаемого значения абсолютной погрешности (в зависимости от поддиапазона): ±(0,7...1,4). Представление результатов измерений: в цифровом виде. Климатическое исполнение: УХЛ4. Температура окружающей среды: +5...+40°C. Габаритные размеры: первичного преобразователя - 410х350х210мм, блока электроники - 420х230х180мм. Масса: первичного преобразователя - 25кг, блока электроники - 6кг. Исполнение по температуре измеряемой среды: Т1 (-2...+30°C). Исполнение по давлению измеряемой среды: Р2 (6,4МПа). Исполнение по выходным сигналам: Щ2 (с цифровым интерфейсом MODBUS RTU, токовым выходом 4-20мА и панелью оператора). Условный диаметр проходного отверстия первичного преоразователя: 80мм (Ду80).
