Циркуляционные насосы. Характеристика. Виды.
Циркуляционный насос – это специализированный насосный агрегат, который предназначается для закрытых систем горячего/холодного водоснабжения и отопления. Циркуляционный насос позволяет жидкости обращаться в замкнутом контуре «по кругу», что благоприятно сказывается на теплоотдаче теплоприемников в системах отопления. Насосы данного типа помогают поддерживать постоянство температуры воды в замкнутых системах горячего водоснабжения. Поскольку циркуляционные насосы работают непрерывно, то к ним предъявляются достаточно высокие требования, такие как: надежность, простота, малое энергопотребление, бесшумность.
Циркуляционные насосы функционально отличаются от обычных насосов, предназначенных для перекачивания жидкости. Связано это с тем, что в циркуляционных системах закрытого типа не допускается присутствие каких-либо вредных примесей. Циркуляционные насосы в системах применяются для отопления зданий, включая высотные, для охлаждения технологического оборудования, а также для повышения давления и напора циркулирующей воды.
Основным назначением циркуляционного насоса является увеличение скорости протекания воды, либо другой жидкости в системе подачи или отвода тепла. Благодаря этому, повышается коэффициент теплопередачи, а система эффективнее реагирует на температурные колебания теплоносителей, т.е. происходит упрощение процесса регулирования.
Дополнительным положительным эффектом при установке циркуляционного насоса является возможность использования труб в системе меньшего диаметра с меньшим условным проходом, а это значит, что в трубопроводе замкнутой системы будет находиться меньшее количество воды, что приведет к снижению инерционности всей системы в целом, снижению затрат на поддержание температуры воды.
Вообще, существует принципиальная разница между работой насосов при обычном перекачивании воды, и работой насосов в замкнутых системах.
При перекачивании воды из емкости в емкость (т.е. простом перекачивании), насос должен преодолеть не только потери на трение в трубопроводах, но и затратить энергию напора на то, чтобы «продавить» различные местные сопротивления, такие как: столб жидкости в трубе, фильтрующие нагрузки, создание противодавления.
Для циркуляционного контура характерно постоянное движение воды в трубопроводе. При этом, потеря напора в такой системе складывается лишь из потерь, связанных с трением в трубопроводах и местных потерь на сопротивление отдельных элементов циркуляционных сетей. Таким образом, на протяжении всего времени работы насоса, потери напора остаются практически постоянными, при условии, что не берется в расчет сопротивление, которое возникает в результате постепенного нарастания отложений в трубопроводе. Т.е. скорость движения жидкости в трубопроводе, в первую очередь, будет зависеть от работы циркуляционного насоса.
Для регулирования скорости потока воды в системе, электродвигатели циркуляционных насосов оборудованы ступенчатыми регуляторами скорости вращения двигателя.
Среди насосов для повышения давления в циркуляционных системах, отдельно можно выделить бустерные насосы серии БА. Принцип действия этих насосы немного отличается от обычных циркуляционных насосов. Насосы серии БА предназначаются для повышения давления в циркуляционных системах промышленных предприятий и высотных зданий.
История появления циркуляционных насосов достаточно интересна.
После изобретения инженером Г. Баукнехтом закрытого герметичного электродвигателя, в 1929 году В.Оплендером была разработана конструкция «ускорителя циркуляции». Такой ускоритель представлял собой пропеллер (рабочее колесо аксиального типа), установленный в колене трубы и приводившийся в движение при помощи вала электродвигателя. Вал, при этом, герметизировался путем использования сальниковых уплотнений. Впоследствии, тип уплотнений изменялся, а подобные «ускорители» изготавливались вплоть до 1995 года. Это были первые «насосы с сухим ротором».
Слабым местом конструкции «ускорителя циркуляции» Оплендера являлось сальниковое уплотнение, которое, из-за материала самого сальника и из-за износа вала, приходилось постоянно набивать, шлифовать или менять. Решение проблемы с сальниками предложил швейцарский инженер Рютчи, который изобрел «бессальниковый» насос для применения в системах циркуляции. Здесь, установка электродвигателя производилась непосредственно в корпус колена трубы, по которому проходила вода. При этом, конструкиця герметизировалась, а вода выполняла роль смазки. Таким образом, был изобретен первый «насос с мокрым ротором», который производился с 1952 года.
Впоследствии, вместо колена трубы, как в первой, так и во второй конструкции насоса стала использоваться так называемая «улитка», которая дала толчок для развития и определила конструкцию современных циркуляционных насосов.
Итак, развитие циркуляционных насосов шло по двум направлениям и вылилось в два принципиально разных типа насосов:
1. Насосы циркуляционные с «мокрым ротором».

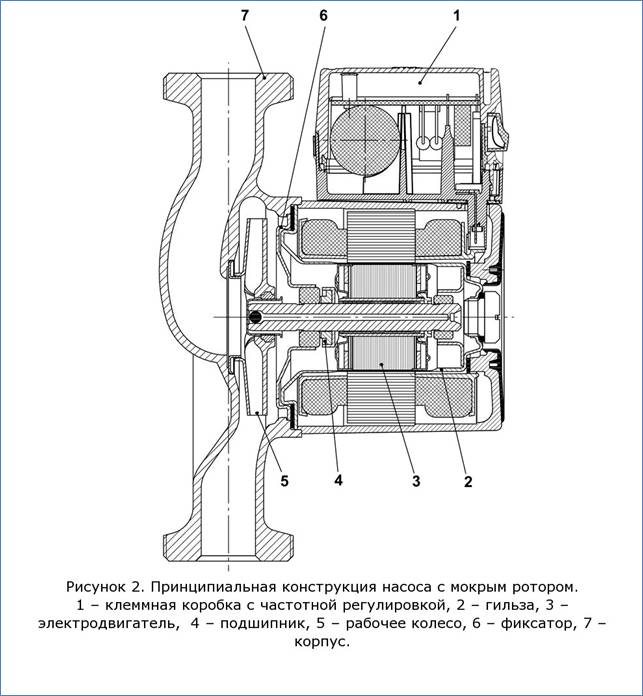

Главная особенность конструкции насосов данного типа состоит в том, что закрепленный на валу ротор электродвигателя (3) работает при полном погружении в воду. Благодаря этому, смазываются графитовые или керамические подшипники (4), а двигатель охлаждается. Опорный подшипник крепиться к ротору при помощи фиксатора (6). Однако, статор, который находится по напряжением, отделен от перкачиваемой воды специальной гильзой (2), которая изготавливается из ненамагничивающейся нержавеющей стали толщиной от 0,1 до 0,3мм. Сама гильза прикреплена к корпусу насоса через уплотняющую прокладку. На торце корпуса (7) электродвигателя устанавливается заглушка, которая предназначается для удаления воздуха из гильзы. Изготавливаемое из полимерных композитных материалов рабочее колесо (5) устанавливается на валу при помощи шпильки или штифта. Вал, который приводит в действие рабочее колесо, может быть изготовлен либо из нержавеющей стали, либо из металлокерамики. Схема насоса с мокрым ротором в разрезе представлена на рисунке 2.
Сейчас, все большее распространение получают насосы с мокрым ротором, у которых вал, подшипники и ротор собраны в единый блок, который называется «картуш». Такая конструкция исключает места застоя воздуха в корпусе и помогает удалить его при запуске насоса.
Насосы циркуляционные с мокрым ротором практически не требуют технического обслуживания, отличаются бесшумной работой, оптимальным соотношением подачи и напора. Однако, такие насосы ограничены в производительности. Это связано с тем, что при больших диаметрах ротора становится сложно герметизировать гильзу, отделяющую статор от жидкости.
Насосы с мокрым ротором могут быть оснащены, в зависимости от желаемой мощности, однофазным или трехфазным электродвигателем. В зависимости от производительности они могут иметь либо резьбовое, либо фланцевое крепление к трубопроводу.

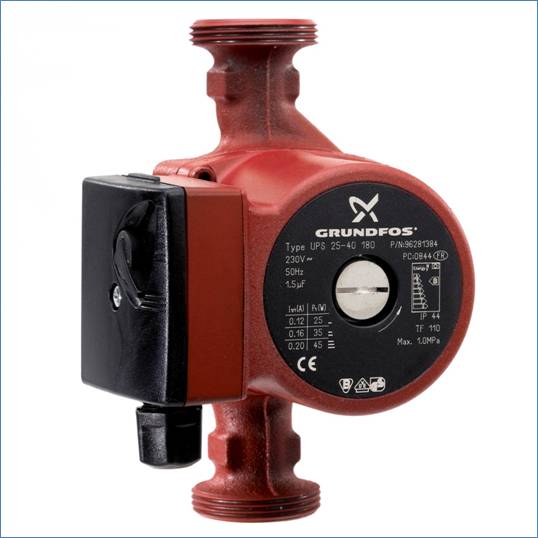

Классическими представителями насосов «с мокрым ротором» являются насосы серий: ЦВЦ-Т, «Циркуль», иностранные Grundfos UPS и Wilo-Stratos-D.
ВАЖНО! Устанавливать циркуляционные насосы с мокрым ротором необходимо так, чтобы вал насоса находился в строго горизонтальном положении.
2. Насосы циркуляционные «с сухим ротором».
Насосы данного типа чаще всего используются для перекачивания больших объемов воды под большим напором. Принципиальное их отличие от насосов с мокрым ротором состоит в том, что здесь существует необходимость использования уплотнения двигателя, отделяющее его от перекачиваемой жидкости. Уплотнения, на момент написания статьи, могут быть двух видов:
- Сальниковое уплотнение – самое распространенное уплотнение вала. Недостатком такого уплотнения является срок годности, который составляет, при активной эксплуатации, не более двух лет. Однако, при низкой нагрузке на сальниковое уплотнение и вал, срок службы можно увеличить.
- Скользящее торцевое уплотнение – по сути представляет собой два кольца с тщательно пришлифованными поверхностями, при помощи пружин прижатые друг к другу. Эти кольца вращаются относительно друг-друга при вращении вала. Под действием давления воды, находящейся в системе циркуляции, между поверхностями скольжения колец образуется тонкая пленка воды, благодаря которой и происходит герметизация насоса. В качестве материала для изготовления колец применяют графит, керамику либо нержавеющую сталь. Стоит отметить, что при использовании таких насосов, особое внимание нужно обращать на условия эксплуатации (перегрев, сухой ход, повышенные обороты электродвигателя), степень загрязненности воды и запыленность окружающего воздуха. Микроскопические частицы грязи и пыли способны повредить поверхности колец, что приведет к разгерметизации.
ВАЖНО! Для всех насосов с сухим ротором характерно разрушение уплотняющих поверхностей при работе в режиме «сухого хода». Не допускайте отсутствия жидкости в циркуляционной систем, её засорения или разгерметизации.
Насосы с сухим ротором по типу исполнения могут быть:

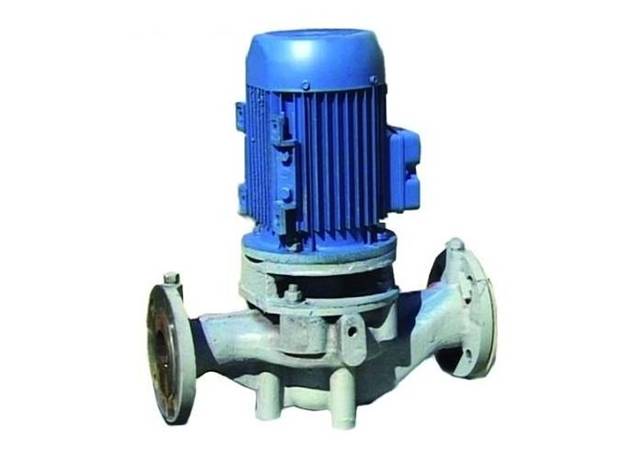

- Вертикальными (насосы «in line») – насосы, которые имеют расположенные на одной оси и имеющие одинаковый проход всасывающий и нагнетательный патрубки. Электродвигатель, приводящий в движение рабочее колесо здесь расположен вертикально. Это, например, насосы серии 1КМЛ.
- Горизонтальными – насосы, всасывающий патрубок которых располагается на торце так называемой «улитки», а нагнетательный патрубок радиально размещен на обейчатке её корпуса. Здесь, двигатель прикреплен к насосу в горизонтальном положении. Как пример, приведем насосы серии 1КМ.

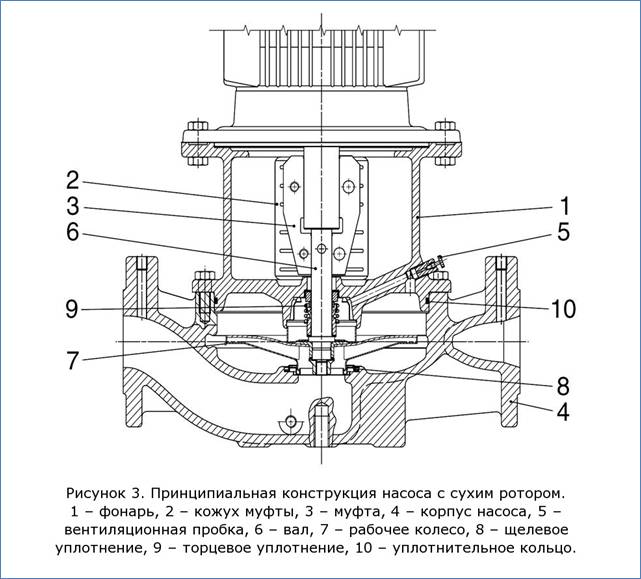

Теперь рассмотрим насос вертикального типа с торцевым уплотнением более подробно (рисунок 4):
Здесь, вал насоса (6), на котором находится рабочее колесо (7), приводится в движение электродвигателем через муфту (3). Вода, поступающая через горловину рабочего колеса в осевом направлении, меняет его на радиальное в каналах рабочего колеса. При этом, центробежные силы, воздействующие на каждую частицу жидкости, вызывают повышение статического давления и скорости. После прохождения рабочего колеса жидкость собирается в корпусе насоса (4), выполненном в виде спирали («улитка»). Благодаря спиральной конструкции корпуса, скорость движения жидкости замедляется, а статическое давление возрастает.
Принципиально, теми же словами можно описать работу любого современного центробежного насоса.
