Предназначены для измерения перепада давления газа или воздуха на дросселирующих шайбах, отборных устройствах, фильтрах и преобразования измеренного значения в стандартный токовый сигнал 4-20мА. Перепад давления на гидравлическом сопротивлении функционально связан с расходом носителя, поэтому измерители АДР-хх.5 целесообразно применять в схемах автоматизации котлов, в которых соотношение газ/воздух в горелке рассчитывается по расходу носителя, а не по его давлению. Диапазон: 0...0,125 кПа, 4–20 мА. Погрешность: 2,5 %. Максимальная перегрузка по дифференциальному давлению: 25 кПа. Предельное рабочее давление: 0,125 кПа. Напряжение питания: 12...27 В. Подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4-20 мА.

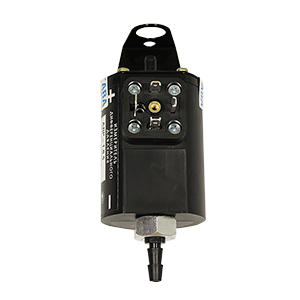

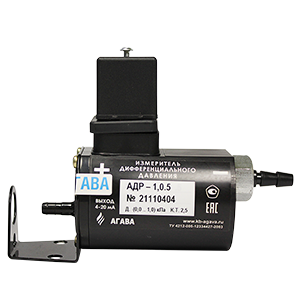

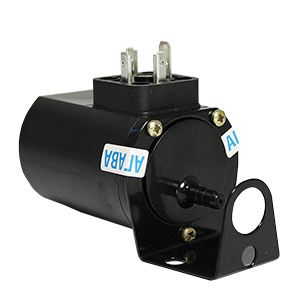

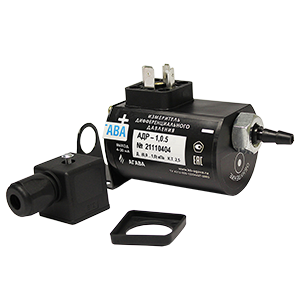

АДР-хх.5 измерители дифференциального давления
АДР измерители давления. Руководство по эксплуатации. АГСФ.406233.003 РЭ.pdf
