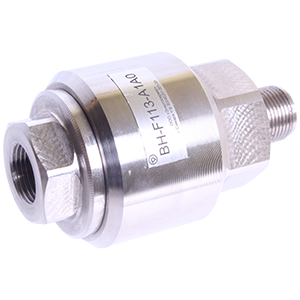

Разделитель сред высокого давления штуцерный разборный, предназначен для защиты чувствительного элемента измерительного прибора (манометра, датчика, регулятора и т.д.) от воздействия агрессивных, сильновязких, загрязненных, застывающих, полимеризующихся рабочих сред, а также сред с высокой температурой. Разборная конструкция позволяет заменять разделительный элемент. Диапазон рабочих температур: -50…+200⁰С. Рабочее давление: до 600кг/см2. Погрешность: не более 0,2%. Диаметр: 58мм. Размер под ключ: S41, S27. Структура обозначения: Модель (BH); Материал разделительного элемента (С - резина C, Е - резина E, N - резина N, V - резина V, F - фторопласт Ф-4, 3 - сталь 10Х17Н13М2Т, 3F - сталь 10Х17Н13М2Т с фторопластовым покрытием, 3G - сталь 10Х17Н13М2Т с золотым покрытием, 3P - сталь 10Х17Н13М2Т с тефлоновым покрытием, 3T - сталь 10Х17Н13М2Т с TiN покрытием, 4 - монель, 5 - сталь 06ХН28МДТ, 6 - сталь ХН78Т, 7 - титан, 8 - тантал, 9 - спецсталь для карбамида); Материал корпуса (0 - сталь 40Х, 1 - сталь 12Х18Н10Т, 3 - сталь 10Х17Н13М2Т, 5 - сталь 06ХН28МДТ. 6 - сталь ХН78Т, 7 - титан); Материал крышки (0 - сталь 40Х, 1 - сталь 12Х18Н10Т, 3 - сталь 10Х17Н13М2Т); Исполнение крышки (3 - стандартное, на рабочее давление до 600кг/см2); Резьба присоединения к процессу (A - M20x1,5; G - G1/2"; E - 1/2NTP); Тип резьбы присоединения к процессу (0 - внутренняя, 1 - внешняя); Резьба присоединения к прибору (A - M20x1,5; G - G1/2"; E - 1/2NTP); Тип резьбы присоединения к прибору (0 - внутренняя, 1 - внешняя).
