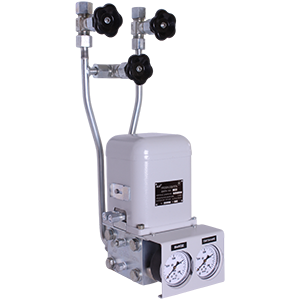

Преобразователи разности давления мембранные пневматические компенсационные предназначены для выдачи информации в виде стандартного пневматического сигнала о перепаде давления, расходе жидкостей и газов, а также уровне жидкости, в том числе агрессивных. Применяются совместно со вторичной показывающей, регистрирующей и регулирующей аппаратурой, работающей от входного сигнала 20-100кПа, в системах автоматического управления технологических процессов в различных отраслях промышленности. Обеспечивают возможность местного отсчета давления питания и выходного сигнала, широкий диапазон перестройки пределов измерения, высокую стабильность нуля и диапазона. Конструкция состоит из пневмосилового преобразователя и измерительного блока. Принцип действия основан на пневматической силовой компенсации усилия, развиваемого измеряемым перепадом давления, на чувствительных элементах измерительного блока. Выходной сигнал: 20-100кПа. Давление питания: 140±14кПа. Расстояние передачи выходного сигнала по пневматической линии связи: с внутренним диаметром 4мм - не более 150м, с внутренним диаметром 6мм - не более 300м. Расход воздуха в установившемся режиме работы: не более 3л/мин. Класс загрязненности воздуха питания: 0,1 по ГОСТ 17433. Предельно допускаемое рабочее избыточное давление: 10МПа. Материалы изготовления: сплав 36НХТЮ (мембранная коробка), сталь 12Х18Н10Т (детали измерительного узла и вентильного блока), фторопласт (уплотнения). Заполнитель мембранного блока - полиметилсилоксановая жидкость ПМС-6. Степень защиты: IP54. Климатическое исполнение: УХЛ2. Температура окружающего воздуха: -30...+50°С. Габаритные размеры: 175х525х232мм. Структура обозначения: Модель (ДМПК-100АМ); Верхний предел перепада давления в кПа (16,0; 25,0; 40,0; 63,0; 63,0; 100,0; 160,0; 250,0; 400,0); Предел допускаемой основной приведенной погрешности (±1,0); Код наличия госповерки (ГП).
