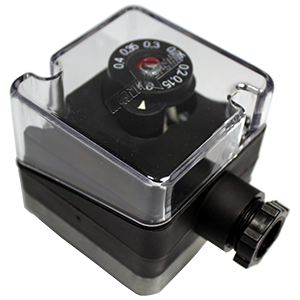

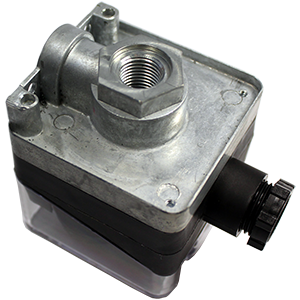

ДРД-40Б датчик-реле давления мембранного типа

Предназначены для контроля избыточного давления (напора) воздуха в системах вентиляции или газа в системах газоснабжения. Контролируют величину давления и при достижении установленных значений обеспечивают выдачу сигнала в системы автоматики и управления. Датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления). Материалы изготовления: корпусные детали - коррозионностойкие сплавы цветных металлов, высокопрочная пластмасса, маслобензостойкая резина; мембрана - прорезиненная ткань; крышка - прозрачная пластмасса. Нижний предел уставки давления: 10мбар. Верхний предел уставки давления: 40мбар. Зона возврата: не более 20% от верхнего предела уставки. Направление зоны возврата: на понижение (Б). Максимальное рабочее давление: 600мбар. Разброс срабатывания: не более ±15% от верхнего предела уставки. Подключение к процессу: резьбовое отверстие G1/4". Выходной сигнал: реле "сухой контакт". Нагрузочная способность: 2А (активная нагрузка) или 1,5А (индуктивная нагрузка) при ~220В/50Гц. Величина внешней утечки воздуха: не более 20см3/ч. Ресурс включений: не менее 200 000. Степень защиты: IP54. Климатическое исполнение: У3.1. Диапазон рабочих температур: -30...+60°С. Габаритные размеры: 70х60х80мм. Масса: 0,35кг. Структура обозначения: Серия датчиков-реле (ДРД); Верхний предел уставки давления в мбар (12 - диапазон уставок 3...12мбар, 40 - диапазон уставок 10...40мбар, 120 - диапазон уставок 30...120мбар, 400 - диапазон уставок 100...400мбар, 1000 - диапазон уставок 200...1000мбар); Тип настройки срабатывания (А - на повышение давления, Б - на понижение давления).
