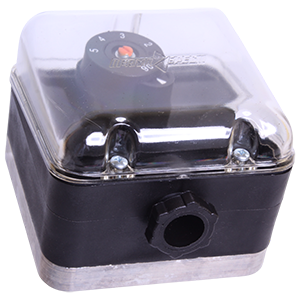

ДРД-5НА датчик-реле давления мембранного типа

Предназначены для контроля избыточного давления (напора) воздуха в системах вентиляции или газа в системах газоснабжения. Контролируют величину давления и при достижении установленных значений обеспечивают выдачу сигнала в системы автоматики и управления. Датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления). Материалы изготовления: корпусные детали - коррозионностойкие сплавы цветных металлов, высокопрочная пластмасса, маслобензостойкая резина; мембрана - прорезиненная ткань; крышка - прозрачная пластмасса. Нижний предел уставки давления: 0,6мбар. Верхний предел уставки давления: 5мбар. Зона возврата: не более 50% от верхнего предела уставки. Направление зоны возврата: на повышение (А). Максимальное рабочее давление: 250мбар. Разброс срабатывания: не более ±15% от верхнего предела уставки. Подключение к процессу: резьбовое отверстие G1/4". Выходной сигнал: реле "сухой контакт". Коммутируемая мощность: 300ВА (cos φ=0,6) при ~220В/50Гц и 70ВА при =24В. Величина внешней утечки воздуха: не более 20см3/ч. Ресурс включений: не менее 200 000. Степень защиты: IP54. Климатическое исполнение: У3.1. Диапазон рабочих температур: -30...+60°С. Габаритные размеры: 90х80х80мм. Масса: 0,45кг. Структура обозначения: Серия датчиков-реле (ДРД); Верхний предел уставки давления в мбар (5 - диапазон уставок 0,6...5мбар или -0,6...-5мбар, 10 - диапазон уставок 1...10мбар или -1...-10мбар, 50 - диапазон уставок 5...50мбар или -5...-50мбар, 300 - диапазон уставок 30...300мбар, 1000 - диапазон уставок 200...1000мбар); Исполнение по типу контролируемого давления (Н - избыточное давление (напор); Т - вакуумметрическое давление (тяга)); Тип настройки срабатывания (А - на повышение давления, Б - на понижение давления).
