Предназначен для измерения тока измерительных преобразователей с выходным сигналов 4-20мА, индикации полученного значения в единицах входного параметра или в процентах от диапазона 4-20мА, коррекции начального сигнала и диапазона изменения выходного сигнала преобразователей давления СДВ с цифровой обработкой сигнала, переключения верхних пределов измерения многопредельных преобразователей давления СДВ, сигнализации выхода измеряемого параметра за установленные границы. Индикатор-коммуникатор имеет пластиковый корпус с цифровым четырехзначным светодиодным индикатором и пятью единичными индикаторами. На корпусе расположены три кнопки для изменения режимов работы и настройки параметров, а также два разъема DIN43650 TYPE А (розетка для подключения к преобразователю и вилка для подключения к линии связи). Диапазон измерения тока: 16мА (4...20мА). Диапазон индикации тока: 3,5...25мА. Погрешность измерения тока: не более 0,1% от диапазона измерения. Диапазон индикации измеряемого параметра (с возможностью установки пользователем десятичной точки в любой позиции индикатора): -999...9999. Диапазон индикации выходного сигнала в %: -9,99...124,9. Граница коррекции начального сигнала и диапазона изменения выходного сигнала преобразователей давления СДВ с цифровой обработкой сигнала: ±2% от диапазона измерения. Допустимый ток сигнализатора: не более 60мА. Допустимое напряжение питания сигнализатора: не более 36В. Величина падения напряжения в линии при подключении ИК-4-20М: не более 5В. Диапазон температуры окружающей среды: -40...+85˚С. Степень защиты: IP65.

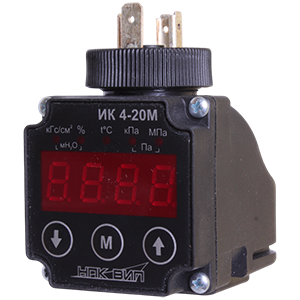

ИК-4-20М индикатор-коммуникатор
ИК-4-20М индикатор-коммуникатор. Паспорт и руководство по эксплуатации. АГБР.292.00.00 РЭ изм. 4.pdf
