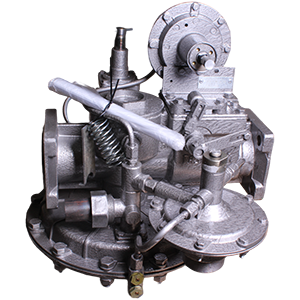

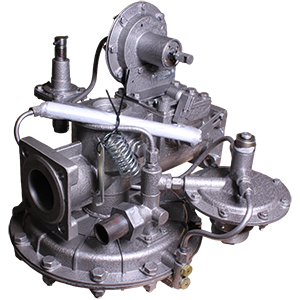

РДГ-50Н регулятор давления газа (ГСтр)

Предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий. Обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления. Изготавливаются по ТУ28.14.11-002-462235091-2020. Диаметр условного прохода входного и выходного фланцев: 50мм. Максимальное входное давление: 1,2МПа. Диапазон настройки выходного давления: 0,001...0,06МПа. Диаметр седла: 45/21мм (двойное седло в стандартной комплектации, под заказ возможны диаметры 25, 30, 35, 40мм). Неравномерность регулирования: не более ±1%. Пропускная спрособность при входном давлении 1,2МПа: не менее 7100м3/ч. Диапазон настройки давления срабатывания автоматического отключающего устройства при понижении выходного давления: 0,0003...0,003МПа. Диапазон настройки давления срабатывания автоматического отключающего устройства при повышении выходного давления: 0,003...0,07МПа. Герметичность затворов по ГОСТ 9544-2005: рабочий клапан - класс А, узел ПЗК - класс В. Соединение с трубопроводом: фланцевое по ГОСТ 33259-2015. Климатическое исполнение: У2. Температура окружающего воздуха: -40...+45°С. Габаритные размеры: 440х550х350мм. Строительная длина: 365мм. Масса: 25кг.
