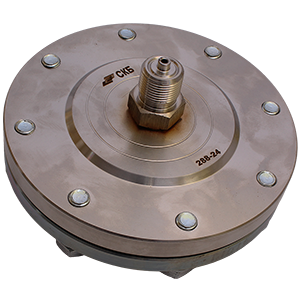

РМ5319М разделитель мембранный с отверстием под заполнение (ПиС)

Предназначен для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристализующихся, несущих взвешенные твердые частицы. Состоит из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Давление контролируемой среды передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем. Мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав (по заказу). Изменение объема камеры разделителя (пространства, ограниченного мембраной и корпусом) при изменении давления на 0,002МПа (0,02кгс/см2): не менее 1см3. Верхний предел измерений комплектуемого устройства: 0,025...2,5МПа (0,25...25кгс/см2). Объем камеры измерительного устройства: не более 40см3. Дополнительная погрешность измерения, вносимая разделителем: не более ±1% нормирующего устройства. Температура контролируемой среды: -40...+170°С. Материалы изготовления: мембрана - сплав 36НХТЮ, нижний фланец и корпус - сталь 12Х18Н10Т. Габаритные размеры: d145х78. Присоединительная резьба: М20х1,5. Вес: 3кг.
