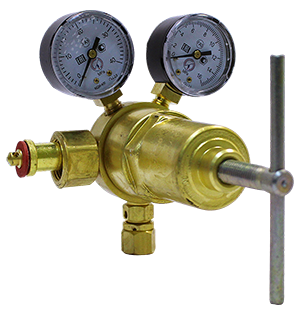

РВ-90 редуктор высокого давления

Предназначены для понижения давления газа (воздуха), поступаю- щего из баллона, и автоматического поддержания заданного рабочего давления постоянным. Понижение давления газа в редукторе происходит путем одноступенчатого расширения его при прохождении через зазор между седлом и клапаном редуцирующего узла в камеру рабочего давления. Газ, пройдя входной фильтр и фильтр редуцирующего узла, попадает в камеру высокого давления. При вращении регулирующего винта по часовой стрелке усилие нажимной пружины передается через мембрану и толкатель на клапан редуцирующего узла, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в камеру рабочего давления. Отбор газа производится через ниппель. На редукторах установлены два манометра, контролирующие давление на входе и в камере рабочего давления. В корпусе редуктора имеется предохранительный клапан, отрегулированный на начало выпуска газа при давлении не менее: 10,5МПа (105кгс/см2). Присоединиельная резьба на входе: СП 24,32-14 ниток на 1". Присоединительная резьба на выходе: М16х1,5. Наибольшая пропускная способность при наи- большем рабочем давлении: 155м3/ч. Давление газа на входе: 25МПа (250кгс/см2). Рабочее давление (наибольшее): 9МПа (90кгс/см2). Габаритные размеры: 145х165х190мм. Масса: 2,2кг.
