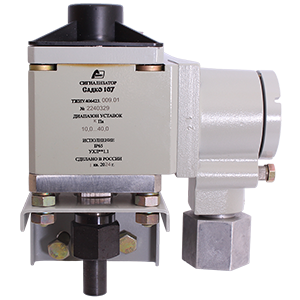

ТЖИУ-406423.012 Садко-107 сигнализатор давления

Взрывозащищенный сигнализатор давления предназначен для коммутации электрических цепей при достижении заданных значений давления (уставки срабатывания) и обратного переключения контактной группы при изменении давления на величину дифференциала. Первое исполнение: срабатывание сигнализатора (замыкание контакта 1-2) происходит при увеличении давления до величины давления срабатывания [Рср]. Взведение сигнализатора (замыкание контактов 1-3) происходит при уменьшении давления до величины Рвзв (Рср- Д), где Д - дифференциал. Диапазон уставки срабатывания, Руст: 3,0-6,0 МПа.
