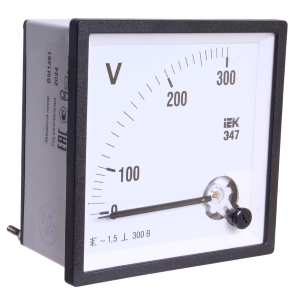

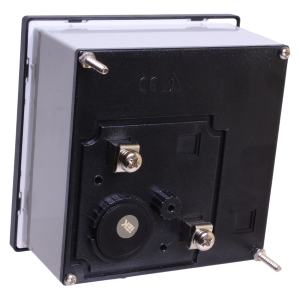

Э47-300В-1,5 вольтметр 96х96мм

Предназначены для измерения напряжения в электрических цепях переменного тока. Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов. Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3. Изготавливаются по техническим условиям ТУ 4223-023-18461115-2008. Принцип действия: электромагнитная система. Основой является круглая катушка, внутрь которой помещены подвижный и неподвижный сердечники. При протекании тока через витки катушки создается магнитное поле, намагничивающее оба сердечника. Одноименные магнитные полюса сердечников отталкиваются, подвижный сердечник поворачивает ось со стрелкой. Для защиты от влияния внешних магнитных полей катушка и сердечники защищены металлическим экраном. Диапазон измерений: 0...300В. Тип напряжения: переменного тока. Номинальное рабочее напряжение: ~600В. Класс точности: 1,5. Способ подключения: непосредственное. Максимальное отклонение стрелки: 90°. Монтаж: щитовой, 96х96мм.
