Вольтметры щитовые

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-50 В. Габаритные размеры: 48×48×63 мм. Отклонение стрелки прибора 0-240°.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-30 В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-40 В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-50 В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения -10-0-10 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°. Шкала нелинейная 0,5cap-0-0,5ind.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-10 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°. Шкала -50-0-500 кВт.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-20 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-30 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения постоянного тока. Прибор имеет магнитоэлектрическую систему измерений. Класс точности 1.5. Диапазон измерения 0-40 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-500 В. Габаритные размеры: 144×144×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-7,5 кВ, включение через трансформатор напряжения 6000/100В. Габаритные размеры: 144×144×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-500 В. Габаритные размеры: 48×48×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-12,5 кВ, включение через трансформатор напряжения 10000/100В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-300 В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-400 В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-500 В. Габаритные размеры: 72×72×63 мм. Отклонение стрелки прибора 0-90°.

Вольтметр EQ72K предназначен для измерения силы и напряжения переменного тока в диапазоне 0-500 В в однофазных цепях. Класс точности: 1,5. Номинальный диапазон частот: от 45 до 65 Гц. Потребляемая мощность: 4,5 В·А. Вольтметр выполнен в диэлектрическом пластиковом корпусе, со сменной шкалой. Средняя наработка на отказ: 65 000 ч. Рабочие температуры: -10...+55˚C. Защита корпуса: передняя сторона - IP52, для клемм без защиты от случайного контакта - IP00,
для клемм, защищенных от случайного контакта - IP20. Габаритные размеры: 72х72 мм. Масса: 150 г.

Вольтметр EQ96-sw7 предназначен для измерения напряжения переменного тока. Применяется в оборудовании электростанций, трансформаторных, распределительных подстанций. На лицевой панели вольтметра имеется встроенный переключатель для измерения линейных и фазных значений напряжения. Вольтметр имеет сменную шкалу со стрелочным указателем (возможно изготовление цветной шкалы по желанию заказчика). Движение стрелки по ходу часов с углом отклонения 90°. Диапазон измерения EQ96-sw7: 0-500 VAC. Класс точности: 1,5. Частота: 40...60 Гц. Рабочая температура: от -25 до +60°C. Степень защиты корпуса вольтметра EQ96-sw7: IP52. Все пластиковые материалы не поддерживают горение. Установка: вертикальная (утопленный монтаж). Габаритные размеры EQ96-sw7: 96х96х63 мм.

Вольтметр EQ96-sw7 предназначен для измерения напряжения переменного тока. Применяется в оборудовании электростанций, трансформаторных, распределительных подстанций. На лицевой панели вольтметра имеется встроенный переключатель для измерения линейных и фазных значений напряжения. Вольтметр имеет сменную шкалу со стрелочным указателем и красной риской на 380 В (движение стрелки по ходу часов с углом отклонения 90°). Диапазон измерения EQ96-sw7: 0-500 VAC. Класс точности: 1,5. Частота: 40...60 Гц. Рабочая температура: от -25 до +60°C. Степень защиты корпуса вольтметра EQ96-sw7: IP52. Все пластиковые материалы не поддерживают горение. Установка: вертикальная (утопленный монтаж). Габаритные размеры EQ96-sw7: 96х96х63 мм.

Вольтметр EQ96-x предназначен для измерения напряжения переменного тока. Применяется в оборудовании электростанций, трансформаторных, распределительных подстанций. Вольтметр имеет сменную шкалу со стрелочным указателем (возможно изготовление цветной шкалы по желанию заказчика). Движение стрелки по ходу часов с углом отклонения 90°. Диапазон измерения EQ96-x: 0-15 kV. Диапазон измерения для использования с внешним трансформатором напряжения: 13800/100V. Класс точности: 1,5. Частота: 40...60 Гц. Рабочая температура: от -25 до +60°C. Степень защиты корпуса вольтметра EQ96-x: IP52. Все пластиковые материалы не поддерживают горение. Установка: вертикальная (утопленный монтаж). Габаритные размеры EQ96-x: 96х96х63 мм.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-300 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-500 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-600 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Предназначен для измерения напряжения переменного тока. Приборы имеют электромагнитную систему измерений с подвижным сердечником. Класс точности 1.5. Диапазон измерения 0-60 В. Габаритные размеры: 96×96×63 мм. Отклонение стрелки прибора 0-90°.

Вольтметр EQ96-x предназначен для измерения напряжения переменного тока. Применяется в оборудовании электростанций, трансформаторных, распределительных подстанций. Вольметр имеет сменную шкалу со стрелочным указателем (возможно изготовление цветной шкалы по желанию заказчика). Движение стрелки по ходу часов с углом отклонения 90°. Диапазон измерения EQ96-x: 0-800 VAC. Класс точности: 1,5. Частота: 40...60 Гц. Рабочая температура: от -25 до +60°C. Степень защиты корпуса вольтметра EQ96-x: IP52. Все пластиковые материалы не поддерживают горение. Установка: вертикальная (утопленный монтаж). Габаритные размеры EQ96-x: 96х96х63 мм.

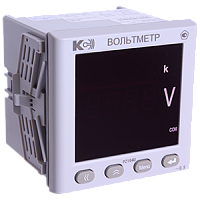

Предназначены для измерения напряжения в цепях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования в унифицированные сигналы постоянного тока, телесигнализации и телеуправления (в зависимости от модификации). Структура обозначения: Тип прибора (PZ194U - вольтметр переменного тока); Код типоразмера корпуса (2 - щитовой с передней панелью 120х120мм, 9 - щитовой с передней панелью 96х96мм); Код цифрового интерфейса (X - отсутствует, K - RS485 с протоколом Modbus RTU); Код типа индикатора (0 - отсутствует, 1 - светодиодный однострочный, 4 - светодиодный трехстрочный); Код области применения (T - энергетика, N - АЭС, W - морские суда, R - транспорт); Код дискретных входов (0 - отсутствуют; 1 - входы с внутренним питанием =24В, 2 - входы с внутренним или внешним питанием =24В, 3 - входы с внешним питанием =110В, 4 - входы с внешним питанием ~110В, 5 - входы с внешним питанием =220В, 6 -  входы с внешним питанием ~220В); Код релейных выходов (0 - отсутствуют, 1 - реле 5А х ~250В/=30В, 2 - реле 0,12А х ~250В); Количество аналоговых выходов (0, 1, 2, 3, 4); Код журнала и часов (0 - отсутствуют, 1 - энергонезависимые часы, 2 - энергонезависимые часы и журнал событий); Код напряжения питания (1 - ~80…270В, 2 - =19…50В, 3 - =12В, 4 - =5В); Номинальное напряжение или коэффициент трансформации (100мВ, 150мВ, 200мВ, 250мВ, 500мВ, 1000мВ, 2000мВ, 1В, 2В, 5В, 10В, 20В, 50В, 100В, 150В, 220В, 380В, 500В, 660В, 750В); Тип аналогового выхода (4-20мА, 0-20мА, 0-5мА, 0-5В, 1-5В, 0-10В, не указано - отсутствует); Цвет светодиодного индикатора (К - красный, З - зеленый, Ж - желтый); Схема подключения для пориборов с трехфазными входами (3.4 - трехфазная четырехпроводная, 3.3 - трехфазная трехпроводная, 1 - однофазная); Погрешность измерения в % (0,2; 0,5).

Предназначены для измерения напряжения в цепях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования в унифицированные сигналы постоянного тока, телесигнализации и телеуправления (в зависимости от модификации). Структура обозначения: Тип прибора (PZ194U - вольтметр переменного тока); Код типоразмера корпуса (2 - щитовой с передней панелью 120х120мм, 9 - щитовой с передней панелью 96х96мм); Код цифрового интерфейса (X - отсутствует, K - RS485 с протоколом Modbus RTU); Код типа индикатора (0 - отсутствует, 1 - светодиодный однострочный, 4 - светодиодный трехстрочный); Код области применения (T - энергетика, N - АЭС, W - морские суда, R - транспорт); Код дискретных входов (0 - отсутствуют; 1 - входы с внутренним питанием =24В, 2 - входы с внутренним или внешним питанием =24В, 3 - входы с внешним питанием =110В, 4 - входы с внешним питанием ~110В, 5 - входы с внешним питанием =220В, 6 -  входы с внешним питанием ~220В); Код релейных выходов (0 - отсутствуют, 1 - реле 5А х ~250В/=30В, 2 - реле 0,12А х ~250В); Количество аналоговых выходов (0, 1, 2, 3, 4); Код журнала и часов (0 - отсутствуют, 1 - энергонезависимые часы, 2 - энергонезависимые часы и журнал событий); Код напряжения питания (1 - ~80…270В, 2 - =19…50В, 3 - =12В, 4 - =5В); Номинальное напряжение или коэффициент трансформации (100мВ, 150мВ, 200мВ, 250мВ, 500мВ, 1000мВ, 2000мВ, 1В, 2В, 5В, 10В, 20В, 50В, 100В, 150В, 220В, 380В, 500В, 660В, 750В); Тип аналогового выхода (4-20мА, 0-20мА, 0-5мА, 0-5В, 1-5В, 0-10В, не указано - отсутствует); Цвет светодиодного индикатора (К - красный, З - зеленый, Ж - желтый); Схема подключения для пориборов с трехфазными входами (3.4 - трехфазная четырехпроводная, 3.3 - трехфазная трехпроводная, 1 - однофазная); Погрешность измерения в % (0,2; 0,5).

Предназначены для измерения напряжения в цепях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования в унифицированные сигналы постоянного тока, телесигнализации и телеуправления (в зависимости от модификации). Структура обозначения: Тип прибора (PZ194U - вольтметр переменного тока); Код типоразмера корпуса (2 - щитовой с передней панелью 120х120мм, 9 - щитовой с передней панелью 96х96мм); Код цифрового интерфейса (X - отсутствует, K - RS485 с протоколом Modbus RTU); Код типа индикатора (0 - отсутствует, 1 - светодиодный однострочный, 4 - светодиодный трехстрочный); Код области применения (T - энергетика, N - АЭС, W - морские суда, R - транспорт); Код дискретных входов (0 - отсутствуют; 1 - входы с внутренним питанием =24В, 2 - входы с внутренним или внешним питанием =24В, 3 - входы с внешним питанием =110В, 4 - входы с внешним питанием ~110В, 5 - входы с внешним питанием =220В, 6 -  входы с внешним питанием ~220В); Код релейных выходов (0 - отсутствуют, 1 - реле 5А х ~250В/=30В, 2 - реле 0,12А х ~250В); Количество аналоговых выходов (0, 1, 2, 3, 4); Код журнала и часов (0 - отсутствуют, 1 - энергонезависимые часы, 2 - энергонезависимые часы и журнал событий); Код напряжения питания (1 - ~80…270В, 2 - =19…50В, 3 - =12В, 4 - =5В); Номинальное напряжение или коэффициент трансформации (100мВ, 150мВ, 200мВ, 250мВ, 500мВ, 1000мВ, 2000мВ, 1В, 2В, 5В, 10В, 20В, 50В, 100В, 150В, 220В, 380В, 500В, 660В, 750В); Тип аналогового выхода (4-20мА, 0-20мА, 0-5мА, 0-5В, 1-5В, 0-10В, не указано - отсутствует); Цвет светодиодного индикатора (К - красный, З - зеленый, Ж - желтый); Схема подключения для пориборов с трехфазными входами (3.4 - трехфазная четырехпроводная, 3.3 - трехфазная трехпроводная, 1 - однофазная); Погрешность измерения в % (0,2; 0,5).

Предназначены для измерения напряжения в цепях переменного тока с отображением результатов измерения в цифровой форме, передачи результатов измерения по цифровым интерфейсам, аналогового преобразования в унифицированные сигналы постоянного тока, телесигнализации и телеуправления (в зависимости от модификации). Структура обозначения: Тип прибора (PZ194U - вольтметр переменного тока); Код типоразмера корпуса (2 - щитовой с передней панелью 120х120мм, 9 - щитовой с передней панелью 96х96мм); Код цифрового интерфейса (X - отсутствует, K - RS485 с протоколом Modbus RTU); Код типа индикатора (0 - отсутствует, 1 - светодиодный однострочный, 4 - светодиодный трехстрочный); Код области применения (T - энергетика, N - АЭС, W - морские суда, R - транспорт); Код дискретных входов (0 - отсутствуют; 1 - входы с внутренним питанием =24В, 2 - входы с внутренним или внешним питанием =24В, 3 - входы с внешним питанием =110В, 4 - входы с внешним питанием ~110В, 5 - входы с внешним питанием =220В, 6 -  входы с внешним питанием ~220В); Код релейных выходов (0 - отсутствуют, 1 - реле 5А х ~250В/=30В, 2 - реле 0,12А х ~250В); Количество аналоговых выходов (0, 1, 2, 3, 4); Код журнала и часов (0 - отсутствуют, 1 - энергонезависимые часы, 2 - энергонезависимые часы и журнал событий); Код напряжения питания (1 - ~80…270В, 2 - =19…50В, 3 - =12В, 4 - =5В); Номинальное напряжение или коэффициент трансформации (100мВ, 150мВ, 200мВ, 250мВ, 500мВ, 1000мВ, 2000мВ, 1В, 2В, 5В, 10В, 20В, 50В, 100В, 150В, 220В, 380В, 500В, 660В, 750В); Тип аналогового выхода (4-20мА, 0-20мА, 0-5мА, 0-5В, 1-5В, 0-10В, не указано - отсутствует); Цвет светодиодного индикатора (К - красный, З - зеленый, Ж - желтый); Схема подключения для пориборов с трехфазными входами (3.4 - трехфазная четырехпроводная, 3.3 - трехфазная трехпроводная, 1 - однофазная); Погрешность измерения в % (0,2; 0,5).

Приборы предназначены для измерения напряжения в цепях переменного тока и применяются в различных сферах промышленности. Приборы по климатическим условиям предназначены для эксплуатации в условиях умеренного и тропического климата. Классточностиприбора 1,5. Способ включения - через трансформатор напряжения со вторичным напряжением 100 В. Температура -40...+50 °С, относительная влажность 90 % при температуре +30 °С. Вибропрочность: ускорение до 20 м/с2, частота 10...55 Гц. Ударопрочность: ускорение до 150 м/с2, количество ударов 18.
