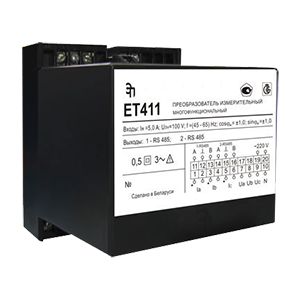

Предназначены для линейного преобразования параметров электрических сетей переменного трехфазного тока частотой 50Гц, телесигнализации, преобразования измеренных параметров и состояния дискретных входов телесигнализации в цифровые сигналы и передачи их в локальную сеть автоматизированной системы диспетчерского управления. Подключаются к измерительной цепи непосредственно или через ИТТ и ИТН. Имеют один или два независимых порта ввода/вывода RS-485 с поддержкой протоколов обмена ModbusRTU, МЭК60870-5-101. В обозначении указывается: Модель (ЕТ); Код набора измеряемых параметров (1 - U+I; 2 - U+I+P; 3 - U+I+P+Q+S; 4 - U+I+P+Q+S+F+cosφ); Код номинальной величины линейного напряжения и параметров питания (1 - Uнл=100В и питание ~220В, 50Гц; 2 - Uнл=380В и питание ~220В, 50Гц; 3 - Uнл=100В и питание от измерительной цепи); Код номинальной величины измеряемого фазного тока (1 - 5А; 2 - 2,5А; 3 - 1А; 4 - 0,5А); Код типоразмера корпуса (1 - корпус 110х120х125мм с нижним присоединением проводов; 2 - корпус 110х70х126мм с верхим присоединением проводов); Код параметров источника питания (0 - питание от измерительной цепи; 1 - питание ~220В, 50Гц; 2 - питание ~230В, 50Гц; 3 - питание универсальное ~/=220В); Код наличия дискретных входных сигналов DI (ТС) и напряжение питания DI (1 - дискретные входы отсутствуют; 2 - 8 DI =24В; 3 - DI =220В); Количество гальванически развязанных независимых интерфейсов RS-485 (1RS, 2RS).
