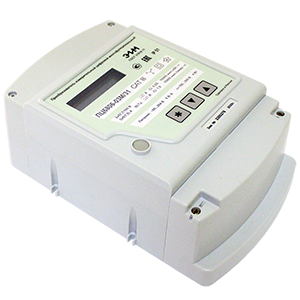

Предназначены для измерения параметров электрической энергии и выполнения функций телемеханики на субъектах электроэнергетики и потребителях электрической энергии. Могут применяться как автономно, так и в составе АСКУЭ и других систем сбора и передачи информации. Функции: измерение силы переменного тока, фазного напряжения по каждой фазе сети и линейных напряжений; активной и реактивной мощности по каждой фазе сети; вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности; накопление (подсчет) активной и реактивной энергии в прямом и в обратном направлениях; измерение частоты сети; функции телеуправления и телесигнализации; включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня; индикация измеренных и вычисленных параметров на встроенном цифровом индикаторе; передача результатов измерений по гальванически изолированным интерфейсам связи RS-485; подсчет количества импульсов, поступивших на входы телесигнализации; отсчет и индикацию текущего времени; присвоение метки времени измерениям параметров сети; автоматический переход на летнее/зимнее время; архивирование событий с метками времени. В обозначении указывается: Модификация преобразователя (ПЦ6806-03М); Исполнение (1, 2, 3, 4, 5); Код вида питания (1 - от цепи питания ~80…260В или =100…300В любой полярности, 2 - от цепи питания и/или от измерительной цепи); Класс точности (0,2S; 0,5S).
