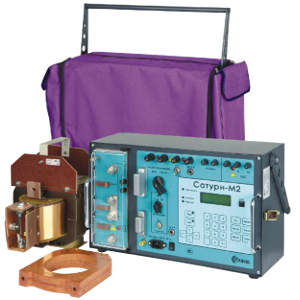

Предназначено для проверки характеристик электромагнитных и тепловых расцепителей, а также характеристик полупроводниковых и электронных расцепителей автоматических выключателей переменного тока по ГОСТ Р 50345-99, ГОСТ Р 50030.2-99. Технические характеристики: регулировка тока короткого замыкания в диапазоне от 25 А до 2000 А при сопротивлении цепи не более 0,1 Ом, что обеспечивает проверку автоматических выключателей с номинальными токами до 200 А; точность измерения действующего значения тока до 1,5 % и времени до 1 %; поддержание с точностью 5 % заданного значения тока при проверке тепловых расцепителей; для проверки автоматических выключателей с малыми номинальными токами устройство имеет встроенный нагрузочный трансформатор, обеспечивающий регулировку тока в диапазонах от 0,2 до 20 А на нагрузку не более 0,5 Ом и от 2,5 до 200 А на нагрузку не более 0,015 Ом. Особенность: устройство состоит из блока «Сатурн-М2», нагрузочного трансформатора НТ-12 и измерительного трансформатора тока ТМ-0,66-5/3000, допо
