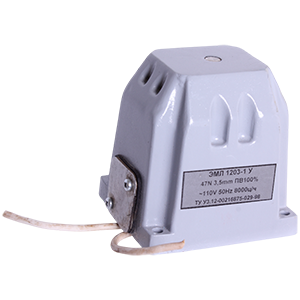

ЭМЛ-1203-1-У3 электромагнит 110В, 50Гц

Короткоходовой электромагнит однофазного переменного тока предназначен для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами. Конструктивно состоит из следующих основных сборочных единиц: якоря и ярма, шихтованных из пластин электротехнической стали; катушки возбуждения магнитного потока; корпуса. Внутри катушки расположены две бронзовые направляющие движения якоря. В корпус встроен стержень, позволяющий вручную произвести перемещение якоря из начального положения в конечное. Для обеспечения надежности работы электромагнита при взаимодействии его с толкателем исполнительного механизма в торец якоря впаяна вставка из твердого материала. Магнитная система крепится к корпусу пружинным кольцом. Номинальное рабочее напряжение: ~110В, 50Гц (по заказу: 127В, ~220В, ~380В). Номинальное тяговое усилие: 47Н. Ход якоря номинальный: 3,5мм. Ход якоря холостой: не менее 4мм. Время срабатывания: не более 50мс. Время возврата якоря: не более 50мс. Номинальная частота включений: 8000вкл/ч. Номинальная активная мощность: 25Вт. Температура окружающей среды: -30...+40°С. Масса: 1,27кг. Структура обозначения: Модель (ЭМЛ - электромагнит лицензионный); Габарит электромагнита (1); Способ воздействия на исполнительный механизм (2 - толкающий); Режим работы (2 - продолжительный, с относительной продолжительностью включения ПВ=100%); Степень защиты (3 - IР54 по ГОСТ 14254-96); Конструктивное исполнение выводов катушки (1 - с гибкими выводами, 2 - с электрическим соединителем по ТУ 16-434.153-86); Климатическое исполнение (У, Т, УХЛ); Категория размещения (3, 4).
