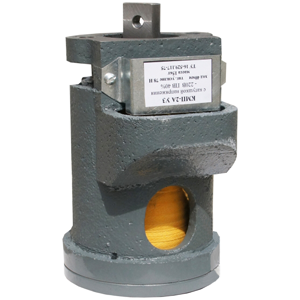

Электромагниты тормозные постоянного тока серии КМП предназначены для дистанционного управления механическими тормозами различных приводов, могут быть использованы для привода механизмов, требующих поступательного перемещения при значительном тяговом усилии. Основные элементы конструкции: неподвижный магнитопровод, подвижный якорь (сердечник), катушка возбуждения магнитного потока. Магнитопровод и якорь изготовлены из магнитопроводящих материалов. При включении электромагнита якорь перемещается по немагнитной направляющей. Регулирование тормозного момента воздушным демпфером производится при помощи винта, перемещением которого регулируется сечение воздушного канала. Электромагнит не имеет упора, ограничивающего перемещение якоря вниз, а также не ограничивается вращение якоря вокруг вертикальной оси. Для присоединения якоря к приводу механизма на его конце имеется отверстие. Рабочее положение в пространстве – вертикальное, отклонение не более 5гр. Исполнение по способу воздействия якоря на управляемый механизм – тянущее. Номинальный ход якоря: 40мм. Материал коорпуса: чугун. Номинальное напряжение питания: =220В. Относительная продолжительность включения: 40%. Номинальное тяговое усилие: 78,4Н. Масса: 1,5кг.
