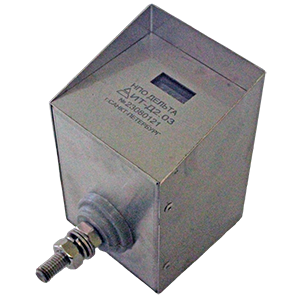

ИТ-Д2.03 регистратор срабатывания ОПН

Предназначены для регистрации числа срабатываний ограничителя перенапряжений нелинейного (ОПН) классов напряжения 35кВ, 110кВ, 150кВ, 220кВ, 330кВ и 500кВ при грозовых и коммутационных перенапряжениях. Изготавливаются в едином стальном корпусе, являются неразборным и неремонтируемым изделием. Конструкция состоит из электромеханического счётчика импульсов и электронной части, обеспечивающей согласование коротких и сверхкоротких грозовых и коммутационных перенапряжений положительной и отрицательной полярностей и относительно длительного времени срабатывания электромеханического счётчика. Индикатор при достижении максимального значения обнуляется автоматически. Диапазон токов срабатывания при грозовом импульсе 8/20 мкс, амплитудное значение: 300...20000А. Минимальный ток срабатывания при коммутационном импульсе 30/60мкс, амплитудное значение: 150А. Контролируемое число срабатываний: 000001...999999. Диапазон рабочих температур: -60...+45гр.С. Масса: 1,4кг.
